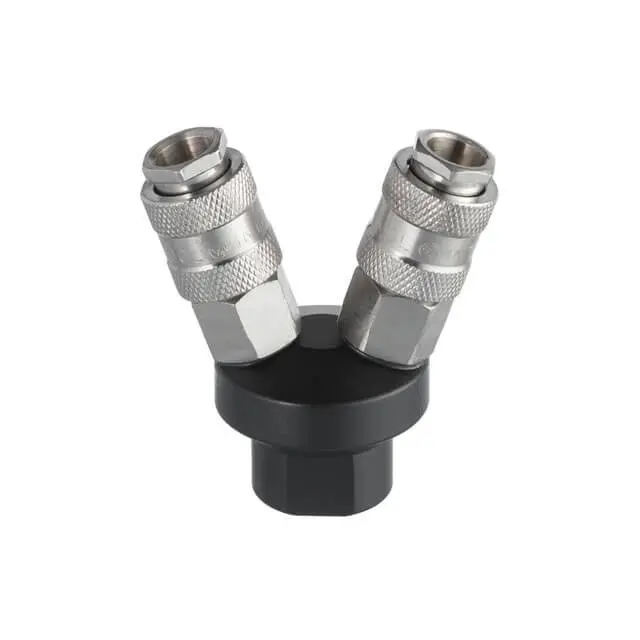

Разветвитель воздуха 1/4 на 2 выхода, V-образный, с быстросъёмами, 10 bar

V-образный разветвитель воздуха 1/4 на два выхода с быстросъёмными соединениями предназначен для разветвления линии сжатого воздуха. К одной точке подачи можно подключить два шланга, чтобы не переставлять их каждый раз при смене пневмоинструмента. Обозначение давления — 10 bar. Разветвитель удобен там, где от общего подвода нужно развести воздух к двум потребителям.

Конструкция и работа

Два выходных соединения расположены под углом друг к другу на общем основании. У муфт есть рифлёные подвижные втулки, за которые удобно браться при присоединении и снятии ответных штуцеров. Шестигранные участки позволяют удерживать соединения ключом.

Разветвитель распределяет подачу, но не увеличивает производительность компрессора. При одновременной работе двух инструментов их суммарный расход воздуха должен соответствовать возможностям источника и подводящей магистрали. Если воздуха не хватает, давление под нагрузкой падает, а инструмент работает слабее или с перебоями. Подключение второго шланга само по себе не означает, что оба потребителя смогут работать одновременно в полную силу.

Что сверить при подборе

Сопоставьте присоединение 1/4 с подключаемой магистралью: проверьте тип и направление резьбы, её стандарт и способ уплотнения. Для выходов сравните профиль ответных штуцеров с профилем быстросъёмных муфт. Одного сходства по диаметру недостаточно: неподходящий штуцер может не зафиксироваться или пропускать воздух. Если меняете старый разветвитель, ориентируйтесь на его соединения и штуцеры используемых шлангов.

Проверьте свободное место вокруг точки установки. Шланги должны отходить без резких перегибов, а к подвижным втулкам нужен доступ рукой. Учитывайте давление всей пневмолинии и допустимые значения для каждого её компонента, включая шланги и ответные фитинги. Предел работы сборки определяет наиболее ограниченный по давлению компонент.

Когда требуется замена

Повод проверить разветвитель — постоянное шипение в местах соединения, ненадёжная фиксация штуцера, заедание втулки или повреждение корпуса. Причиной утечки также бывают изношенный ответный штуцер, загрязнение посадки и повреждённое уплотнение. Осмотрите обе стороны соединения: замена одной муфты не устранит утечку через повреждённую ответную часть. Трещины и повреждения резьбы требуют отдельного внимания.

Установка и проверка

Перекройте подачу и полностью сбросьте давление в отключаемом участке. Очистите места присоединения, проверьте резьбу и используйте подходящий для неё способ уплотнения. Удерживайте соединение ключом за предназначенные для этого грани, не прикладывая усилие к подвижным втулкам. Уложите шланги так, чтобы их вес и натяжение не нагружали разветвитель.

После сборки убедитесь, что ответные штуцеры зафиксированы, затем постепенно подайте воздух и проверьте стыки средством для обнаружения утечек. При шипении или пузырении снова снимите давление и устраните причину. Несовпадение резьбы, повреждённое уплотнение и неполная фиксация быстросъёма приводят к потере воздуха и риску отсоединения шланга.
