Заглушка с наружной резьбой 1/4 и шестигранной головкой

Заглушка с наружной резьбой 1/4 предназначена для закрытия резьбового отверстия. Она вкручивается в ответную внутреннюю резьбу и перекрывает проход через отверстие. Такую деталь подбирают при замене повреждённой или утраченной пробки либо при закрытии неиспользуемого присоединения, если это предусмотрено конструкцией оборудования. Для правильной посадки должны совпадать не только обозначение размера, но и параметры резьбового соединения.

Конструкция

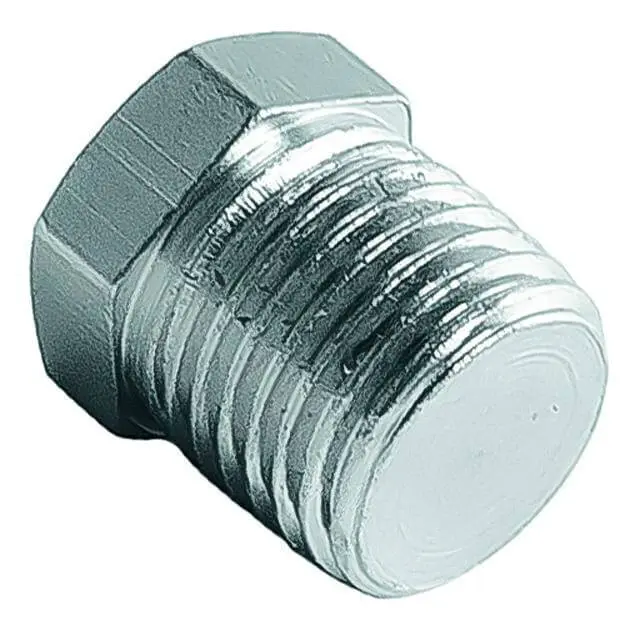

У заглушки сплошной торец, наружная резьба и шестигранная головка под ключ. Головка позволяет удерживать и поворачивать деталь инструментом за плоские грани. При установке нужен доступ для ключа: окружающие выступы корпуса не должны мешать его движению. Рабочие поверхности инструмента должны плотно охватывать шестигранник, иначе при затяжке или снятии можно скруглить грани.

Что сверить при подборе

Обозначение 1/4 служит отправной точкой для подбора. Сравните снятую заглушку и ответное отверстие: проверьте тип и шаг резьбы, её профиль, длину резьбовой части и форму посадочного участка. Размер ключа также стоит сверить, особенно если доступ к отверстию ограничен. Детали с близким наружным диаметром могут иметь разные резьбы и не подходить друг к другу.

Отдельно определите, как уплотняется соединение: по резьбе или по прилегающей к корпусу поверхности. От этого зависит выбор уплотнения и порядок затяжки. Если конструкция предусматривает кольцо или шайбу, сравните их посадку и состояние. Подбирайте уплотнение с учётом среды, температуры и условий работы соединения. Случайная шайба или лишний слой герметика не исправляют несовпадение резьбы.

Когда заглушку меняют

Причинами замены становятся сорванные витки, замятый торец, повреждение посадочной поверхности или грани, за которые ключ уже не держится. Следы утечки вокруг пробки требуют осмотра всего соединения: причиной может быть уплотнение или дефект ответного отверстия. Если резьба в корпусе повреждена, установка новой заглушки сама по себе не восстановит надёжную посадку. Рядом стоит проверить уплотняющую поверхность на задиры и остатки старого уплотнения.

Установка и проверка

Перед снятием остановите оборудование. Если отверстие сообщается с полостью под давлением или с горячей средой, сначала снимите давление и дождитесь остывания. Очистите место вокруг заглушки, чтобы грязь не попала внутрь. После извлечения старой детали удалите остатки уплотнителя и осмотрите витки в отверстии, не проталкивая загрязнения в канал.

Новую заглушку сначала наживите рукой без перекоса. Если она сразу идёт туго, остановитесь и проверьте совпадение резьбы; ключом нельзя исправлять неправильный заход. Используйте предусмотренное для соединения уплотнение, затем затяните деталь подходящим ключом по требованиям обслуживаемого оборудования. Чрезмерное усилие может сорвать резьбу или повредить корпус, а недостаточная затяжка — оставить соединение негерметичным. После сборки проверьте посадку и отсутствие утечки в предусмотренном режиме работы.
