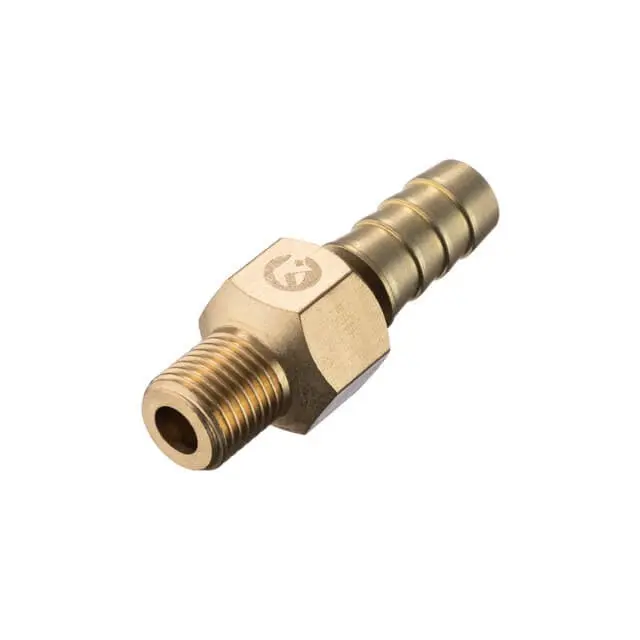

Шарнир поворотный пневматический, наружная резьба 1/4" на шланг 12 мм, латунь STORM

Шарнир поворотный 1/4" на шланг 12 мм, латунь STORM

Латунный фитинг с подвижной частью связывает пневматическую линию с резьбовым портом 1/4" и гибкий рукав с внутренним диаметром 12 мм. Соединение проворачивается по кругу на 360°, поэтому шланг свободно идет за рукой оператора, не скручивается у штуцера и не заламывается там, где воздух выходит к инструменту.

Где применяется

Место такой детали — между компрессором, разводкой сжатого воздуха и пневмоинструментом: гайковертом, краскопультом, пистолетом для накачки шин, продувочным пистолетом. Она же выручает на шланговых катушках и переносных постах, где рукав постоянно тянут в разные стороны, а обычный жесткий штуцер быстро перетирает резину у основания. Подвижная часть снимает крутящий момент со шланга и переносит его на металлический корпус, поэтому рукав остается прямым по всей рабочей длине, а руке оператора не приходится разворачивать инструмент вслед за петлей шланга.

Конструкция

Корпус выполнен из латуни: этот сплав держит давление сжатого воздуха, не ржавеет от конденсата, который всегда собирается в пневмомагистрали, и хорошо уплотняется по резьбовому стыку. С одной стороны нарезана коническая наружная резьба 1/4" под ответный порт инструмента, крана, быстросъема или переходника. С другой стороны сформирован ершовый наконечник под шланг 12 мм — кольцевые буртики врезаются в стенку рукава и удерживают его от сползания под рабочим давлением. Между резьбой и ершом расположен шестигранник под рожковый ключ: за него деталь затягивают, не сминая ершовую часть и не проворачивая подвижное соединение.

Как подобрать

• Сверьте резьбу ответной части: нужен порт под наружную резьбу 1/4"; для линии с 3/8" или 1/2" потребуется отдельный переходник.
• Измерьте внутренний диаметр рукава — наконечник рассчитан на шланг 12 мм, на 8 или 10 мм он плотно не сядет.
• Подготовьте червячный хомут подходящего размера: ершовую посадку всегда фиксируют хомутом за последним буртиком.
• Для конической резьбы держите под рукой ФУМ-ленту или анаэробный герметик — без уплотнения стык будет травить воздух.

Преимущества

• Вращение на 360° — рукав не перекручивается у инструмента и не заламывается, поток воздуха идет без пережимов.
• Латунный корпус — не корродирует от влаги в магистрали и переносит многократные перетяжки резьбы без задиров.
• Ершовый наконечник с кольцевыми буртиками — шланг держится на посадке под давлением и не соскакивает при рывке.
• Шестигранник под ключ — момент затяжки идет на корпус фитинга, а не на резьбу инструмента и не на подвижную часть.

Установка

Резьбовую часть уплотняют ФУМ-лентой или герметиком и вкручивают в порт инструмента, крана или быстроразъемной муфты, удерживая ключом за шестигранник. Шланг перед посадкой прогревают в горячей воде, надевают на ершовый наконечник до упора и обжимают хомутом. После сборки линию продувают и проверяют стык мыльным раствором: пузыри укажут на недотянутую резьбу или слабо затянутый хомут.

Шарнир относится к расходным элементам пневмолинии: его меняют, когда подвижное соединение начинает стравливать воздух, резьба закусывает после нескольких перестановок или ершовая часть разбивается от постоянного снятия рукава. Пара таких шарниров в мастерской избавляет от перегибов шланга у инструмента и продлевает срок службы самого рукава.
