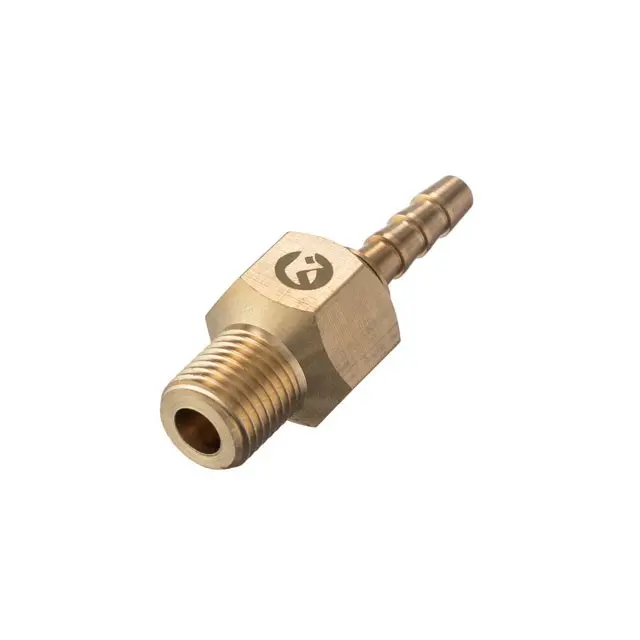

Шарнир поворотный пневматический STORM, наружная резьба 1/4" на шланг 6 мм, латунь

Шарнир поворотный STORM, наружная резьба 1/4" на шланг 6 мм

Латунный поворотный шарнир соединяет пневмоинструмент с воздушным шлангом внутренним диаметром 6 мм и снимает главную проблему любой ручной пневматики — скручивание шланга у рукоятки. Резьбовая часть 1/4" вкручивается в инструмент или в переходник магистрали, а на елочный ниппель надевается шланг и фиксируется хомутом. Между этими двумя концами работает подвижное соединение, которое позволяет корпусу вращаться на 360°, поэтому шланг свободно идет за рукой оператора и не заламывается при повороте инструмента.

Где он нужен

Это стандартный элемент сборки пневмолиний в гараже, на шиномонтаже, в покрасочной камере и на производственном участке. Шарнир ставят перед пневмогайковертом, краскопультом, продувочным пистолетом, пневмотрещоткой, шлифмашиной — везде, где инструмент постоянно поворачивают в руке. Он же выручает при подключении длинных шлангов к компрессору: без подвижного соединения шланг закручивается в пружину, пережимает сечение и тянет инструмент вниз. Такое соединение одинаково уместно и в стационарной разводке по стене мастерской, и в мобильном комплекте с небольшим компрессором.

Преимущества

• Круговое вращение на 360° — шланг не перекручивается и не заламывается, поток воздуха остается стабильным на протяжении всей смены.
• Увеличенный корпус — выше пропускная способность, инструмент получает воздух без просадки давления на переходе.
• Латунь — материал не ржавеет от конденсата в сжатом воздухе и хорошо держит резьбовое уплотнение.
• Шестигранник под ключ — затяжка выполняется рожковым ключом с нормальным моментом, без деформации корпуса.
• Ниппель с елочными зубцами — шланг держится под хомутом и не сползает при рывках инструмента.

Как подобрать и установить

Основных параметров два. Первый — тип и размер резьбы: здесь наружная 1/4", самый распространенный присоединительный размер бытового и полупрофессионального пневмоинструмента. Если на инструменте внутренняя резьба 1/4", шарнир вкручивается напрямую; при другой резьбе понадобится переходник. Второй параметр — посадочный диаметр шланга: елочка рассчитана на шланг 6 мм по внутреннему диаметру. Шланг 8 или 10 мм на такой ниппель натягивать не стоит — соединение будет травить воздух даже под хомутом.

Перед монтажом намотайте на резьбу фум-ленту или нанесите анаэробный герметик, затяните ключом за шестигранник и подайте воздух: по мыльному раствору сразу видно, есть ли утечка. Хомут на елочке подтяните после первого прогрева линии. Если старый шарнир начал травить воздух, туго проворачивается или разбит по резьбе, менять его проще, чем мириться с падением производительности инструмента. Для мастерской удобно держать пару таких шарниров в запасе — они подходят к любому инструменту с присоединением 1/4" и шлангу 6 мм.
