Шарнир поворотный пневматический, внутренняя резьба 1/4 на шланг 12 мм, латунь STORM

Шарнир поворотный 1/4 (внутренняя резьба) на шланг 12 мм, латунь STORM

Соединяет пневматический шланг с инструментом или магистралью так, чтобы линия свободно проворачивалась вслед за движением руки. Подвижная часть вращается на 360 градусов, поэтому рукав не скручивается в жгут, не тянет пистолет или гайковерт вбок и не пережимается при развороте инструмента над деталью.

Конструкция и присоединительные размеры

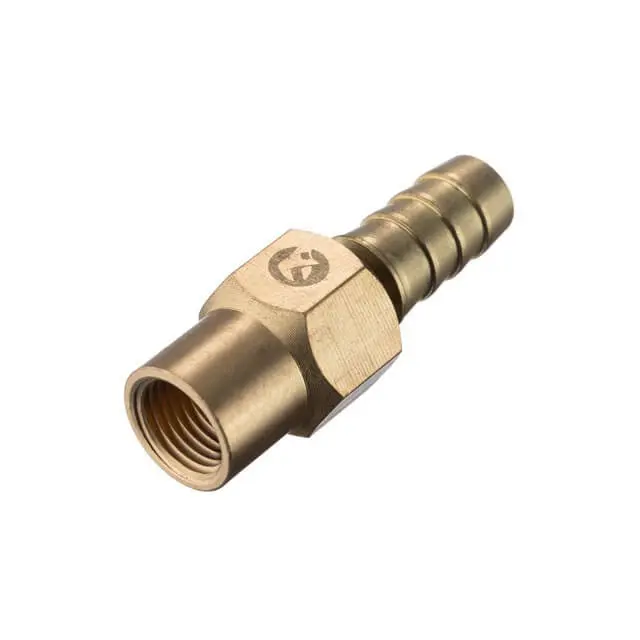

С одной стороны выполнена внутренняя резьба 1/4 дюйма — на нее ставят быстросъемный ниппель, шаровой кран, продувочный пистолет или любой другой элемент пневмосистемы с ответной наружной резьбой. С противоположной стороны расположен штуцер типа елочка под шланг внутренним диаметром 12 мм: ступенчатые кольца без острых кромок удерживают рукав под хомутом и не подрезают его изнутри. Корпус латунный, в средней части — шестигранник под рожковый ключ, чтобы затягивать стык усилием инструмента, а не пассатижами. Увеличенное проходное сечение сохраняет расход воздуха на участке подключения, а рабочее давление до 10 бар перекрывает обычные режимы гаражных и мастерских компрессоров.

Где применяется

Пневмогайковерты, трещотки, краскопульты, шлифмашины, продувочные и шиномонтажные пистолеты — везде, где тяжелый рукав мешает работать и постоянно закручивается. Шарнир ставят непосредственно перед инструментом, на выходе крана или в разрыв магистрали рядом с рабочим постом. На длинных линиях два таких узла на разных концах рукава полностью снимают скручивание и заметно облегчают работу на весу.

Как подобрать и установить

Проверьте два размера: ответная деталь должна иметь наружную резьбу 1/4 дюйма, а шланг — внутренний диаметр 12 мм (на оболочке рукава это обычно маркировка вида 12х18 или 12х19). Резьбу уплотняют фум-лентой или анаэробным герметиком в три-четыре витка. Шланг перед посадкой удобно прогреть в горячей воде: размягченный рукав садится на елочку до упора в шестигранник, после чего его фиксируют червячным или силовым хомутом. Затем подайте давление и пройдите стык мыльным раствором — правильно собранное соединение не травит воздух и проворачивается от руки без усилия.

Преимущества

• Вращение на 360 градусов — рукав не перекручивается, не выворачивает кисть и меньше изнашивается в месте выхода из инструмента.
• Латунный корпус не ржавеет от конденсата, который всегда присутствует в линии сжатого воздуха, и держит плотность резьбового стыка при многократных перестановках.
• Увеличенное проходное сечение снижает потери на подключении, поэтому гайковерт или краскопульт получают полный расход воздуха.
• Штуцер елочка со скругленными кольцами не режет внутренний слой шланга, и соединение под хомутом дольше остается герметичным.
• Шестигранник под ключ позволяет затянуть резьбу нормальным моментом без задиров и смятия корпуса.

Меняют такое соединение обычно тогда, когда жесткий переходник постоянно закручивает рукав, когда резьбовой стык начал подтравливать или когда пневмопост собирают заново — в этом случае шарнир ставят сразу в связке с краном и быстросъемом. При подборе сравните новую деталь со снятой по типу и диаметру резьбы и по посадочному размеру штуцера: этих трех параметров достаточно, чтобы соединение встало на штатное место без переделок.
