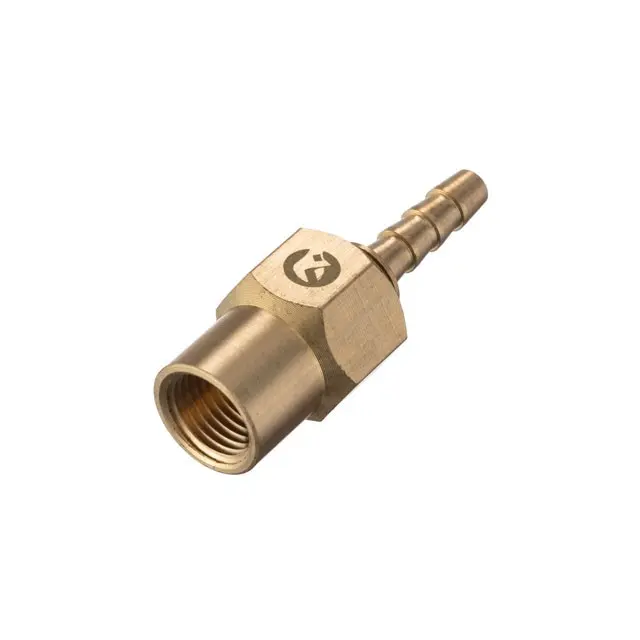

Шарнир поворотный пневматический, внутренняя резьба 1/4" на шланг 6 мм, латунь STORM

Шарнир поворотный 1/4" на шланг 6 мм из латуни

Подвижное соединение для пневмолинии: одной стороной фитинг накручивается на резьбовой выход инструмента или переходника, второй принимает воздушный шланг с внутренним диаметром 6 мм. Корпус свободно проворачивается относительно резьбовой части, поэтому рукав разворачивается вслед за движением руки и не закручивается в жгут.

Где применяется

Такой фитинг ставят между пневмоинструментом и подводящим шлангом — на гайковерт, краскопульт, продувочный пистолет, шлифмашинку, пневмостеплер. Он одинаково уместен в гараже, на шиномонтаже, в покрасочной камере и на небольшом производственном участке, где инструмент постоянно перекладывают из руки в руку. Второй частый сценарий — сборка стационарной разводки от компрессора: подвижное соединение снимает нагрузку со стыков там, где рукав вынужден выходить под углом.

Конструкция

Корпус выполнен из латуни — этот металл не ржавеет от конденсата в сжатом воздухе, хорошо держит резьбу и спокойно переносит многократные перезакручивания. Присоединительная часть под шланг сделана в виде «елочки» со скругленными кольцевыми выступами: они удерживают рукав под хомутом и при этом не подрезают его внутреннюю стенку. Посередине выведена шестигранная площадка под ключ, поэтому резьба затягивается обычным рожковым ключом без риска смять корпус.

Преимущества:

• вращение соединения снимает скручивание шланга и уменьшает усилие на кисть при длительной работе инструментом;
• латунный корпус не корродирует от влаги, которая всегда присутствует в сжатом воздухе, и служит дольше стальных аналогов без покрытия;
• «елочка» без острых кромок не режет рукав, поэтому стык реже начинает травить воздух в месте посадки;
• шестигранник под ключ позволяет затянуть резьбу с нужным усилием и при необходимости быстро разобрать линию.

Как подобрать

Ориентируйтесь на две величины. Первая — резьба: здесь она внутренняя, дюймовая, 1/4", значит ответная часть должна быть наружной 1/4". Это самый распространенный размер входов пневмоинструмента, быстросъемов и переходников, поэтому подобрать пару обычно несложно. Вторая величина — шланг: посадка рассчитана на рукав с внутренним диаметром 6 мм. Если в системе используется шланг на 8 или 10 мм, нужен фитинг с соответствующей елочкой, иначе стык будет травить даже под хомутом. Перед выбором измеряйте именно внутренний диаметр рукава, а не наружный: по внешнему размеру одинаковые на вид шланги заметно различаются толщиной стенки.

Установка

Резьбу перед сборкой уплотняют фум-лентой или анаэробным герметиком в два-три витка, шланг надевают на елочку до упора и фиксируют червячным либо обжимным хомутом. Прогретый в теплой воде конец рукава садится заметно легче и плотнее. После сборки линию проверяют под рабочим давлением: мыльный раствор сразу покажет неплотный стык. Затяжку хомута стоит контролировать периодически — от вибрации инструмента она ослабевает.

Поворотное соединение изнашивается вместе с остальной пневмолинией, поэтому его удобно держать в запасе: как только стык начинает подтравливать или шарнир закусывает, деталь проще заменить целиком. Соберите линию сразу с запасом фитингов на несколько инструментов — и работа со сжатым воздухом станет ощутимо удобнее.
