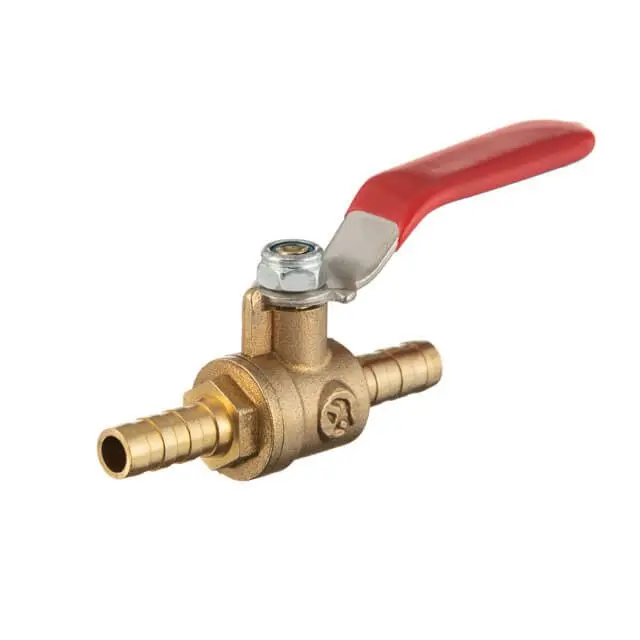

Кран шаровой воздушный STORM, латунь, на шланг 8 мм

Кран шаровой воздушный STORM, латунь, на шланг 8 мм

Компактный запорный кран для сжатого воздуха врезается прямо в разрыв пневматического шланга диаметром 8 мм. Четверть оборота рычага — и поток либо открыт полностью, либо перекрыт наглухо: подачу воздуха к пневмоинструменту, продувочному пистолету или краскопульту можно отсекать мгновенно, не останавливая компрессор и не рассоединяя быстросъемы.

Конструкция и материалы

Корпус выточен из латуни, запорный шар и детали механизма — из нержавеющей стали. Эта пара материалов спокойно переносит влагу и конденсат, который всегда идет вместе с воздухом после компрессора, поэтому кран не закисает и не ржавеет даже при ежедневной работе в мастерской или гараже. Корпус сделан увеличенным, с толстыми стенками под рабочее давление до 10 бар — проходное сечение остается широким, инструмент получает воздух без просадки, а промежуточные положения рычага позволяют плавно поджимать поток, когда нужен не полный расход, а аккуратная дозированная подача.

С обеих сторон установлены штуцеры-ёлочки под шланг 8 мм. Ступенчатые зубцы удерживают надетый шланг от срыва под давлением, а окончательную фиксацию дает обычный обжимной хомут. Рычаг с яркой красной накладкой удобно ложится под большой палец и сам показывает состояние линии: вдоль корпуса — воздух идет, поперек — перекрыт. Масса детали всего около 69 граммов, так что кран не перегружает шланг и не провисает на весу.

Где пригодится

Такой кран ставят в разрыв шланга перед пневмоинструментом, чтобы менять гайковерт, шлифмашинку или пистолет без стравливания всей линии. Его врезают в отвод к продувочному пистолету, в подводку к пневматическому краскопульту, в линию подкачки колес, в самодельные разветвители на несколько постов. Он же работает отсечным на выходе ресивера или после фильтра-влагоотделителя, когда нужно закрыть одну ветку и оставить рабочей остальную часть пневмосистемы.

Преимущества

• Латунный корпус с нержавеющим шаром не корродирует от конденсата — кран сохраняет легкий ход и герметичность на протяжении всего срока службы.
• Увеличенный корпус и широкий проход не душат расход воздуха, поэтому пневмоинструмент выходит на паспортные обороты и момент.
• Четвертьоборотный рычаг перекрывает линию одним движением руки — без ключей и без остановки компрессора.
• Толстые стенки рассчитаны на давление до 10 бар, что перекрывает типовые режимы гаражных и мастерских компрессоров.
• Двусторонняя ёлочка позволяет собрать отсечку прямо на шланге, без переходников и резьбовых соединений.

Как подобрать и установить

Ориентируйтесь на внутренний диаметр своего шланга: штуцеры рассчитаны на шланг 8 мм, и именно этот размер садится на ёлочку плотно. Если в системе используется шланг 6 или 12 мм, берите кран соответствующего типоразмера или ставьте переходной штуцер. Перед монтажом стравите остаточное давление, отрежьте шланг ровно, при необходимости прогрейте конец в горячей воде и наденьте его на ёлочку до упора в буртик. Затяните червячный хомут на каждой стороне и проверьте место соединения мыльным раствором под рабочим давлением — пузырьки покажут неплотность. Кран монтируется в любом положении, ограничений по направлению потока у шарового запорного механизма нет.

Характеристики

• Тип: шаровой запорный кран для сжатого воздуха
• Материал корпуса: латунь; шар и элементы механизма — нержавеющая сталь
• Присоединение: штуцер-ёлочка под шланг 8 мм с двух сторон
• Рабочее давление: до 10 бар
• Управление: рычажная ручка, четверть оборота
• Масса: около 0,069 кг
• Серия: STORM

Практичное решение для тех, кто собирает пневмолинию под себя: одна такая отсечка на каждом посту заметно ускоряет смену инструмента и избавляет от лишних циклов сброса давления в системе.
