Разветвитель воздуха 1/4 на 3 выхода, W-образный, 10 бар

Разветвитель воздуха 1/4 на 3 выхода, W-образный

Металлический коллектор для сжатого воздуха делит одну линию от компрессора на три независимых отвода. Он вкручивается в магистраль или в конец шланга по резьбе 1/4 дюйма, а к трём гнёздам одновременно подключаются продувочный пистолет, краскопульт, манометр для подкачки колёс или пневмогайковёрт. Инструменты остаются подключёнными постоянно, и переход от одной операции к другой не требует раскручивать соединения и стравливать воздух из линии.

Конструкция и рабочие параметры

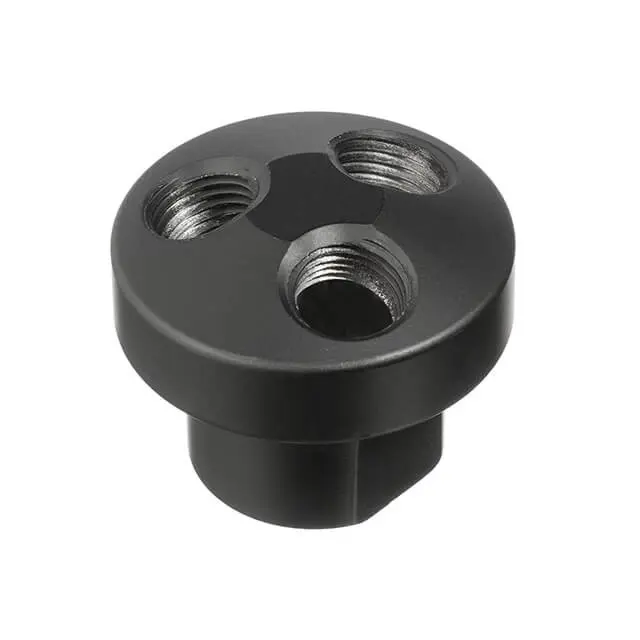

Корпус цилиндрический, металлический, с тремя внутренними резьбовыми гнёздами 1/4 дюйма на верхнем торце и хвостовиком с гранями под ключ снизу. Каналы разведены по W-образной схеме: они расходятся веером от общего входа, поэтому вкрученные быстросъёмы и шланги не задевают друг друга, а к каждому отводу остаётся свободный доступ. Максимальное рабочее давление — 10 бар, чего хватает с запасом для бытовых и полупрофессиональных компрессоров. Масса около 90 граммов: коллектор не перегружает шланг и держится на нём без дополнительного крепления.

Преимущества

• Три отвода 1/4 дюйма: три пневмоинструмента подключены одновременно, смена операции занимает секунды и не требует перекручивать шланг.
• Металлический корпус: выдерживает момент затяжки фитингов, удары о верстак и вибрацию пневмоинструмента, не растрескивается по резьбе.
• Предел 10 бар: соединение не становится слабым местом линии даже при полностью накачанном ресивере.
• Грани под ключ на хвостовике: узел затягивается инструментом, а не от руки, поэтому резьба не подтравливает воздух под нагрузкой.
• Малая масса и компактный корпус: разветвитель можно оставить прямо на конце шланга и переносить вместе с ним по мастерской.

Как подобрать

Главный критерий — резьба. Коллектор рассчитан на 1/4 дюйма, самый ходовой размер для гаражных и сервисных пневмосистем, поэтому большинство быстросъёмов, штуцеров и ёлочек под шланг встанут напрямую. Перед покупкой проверьте, какой размер стоит на конце вашего шланга и на входе инструментов: под 3/8 дюйма понадобятся переходники. Второй критерий — рабочее давление системы: линию нельзя нагружать выше 10 бар, поэтому редуктор на ресивере стоит выставить ниже этого предела. Третий — количество точек подключения: если инструментов регулярно больше трёх, разумнее сразу брать коллектор на большее число отводов.

Установка

Перед сборкой сбросьте давление в системе. Резьбовые соединения уплотните ФУМ-лентой или анаэробным герметиком, вкрутите быстросъёмы в три верхних гнезда и затяните хвостовик ключом за грани. Неиспользуемые отводы закройте заглушками, иначе часть потока будет уходить впустую и давление на инструменте просядет. После сборки подайте воздух и проверьте резьбу мыльным раствором: шипение или пузыри означают, что уплотнение нужно перебрать.

Такой разветвитель нужен в любой мастерской, где на один компрессор приходится несколько задач: продувка и подкачка колёс, покраска, работа гайковёртом или степлером. Он же выручает при ремонте старой пневмолинии, когда изношенный тройник начал травить воздух по резьбе и стал причиной падения давления на инструменте.
