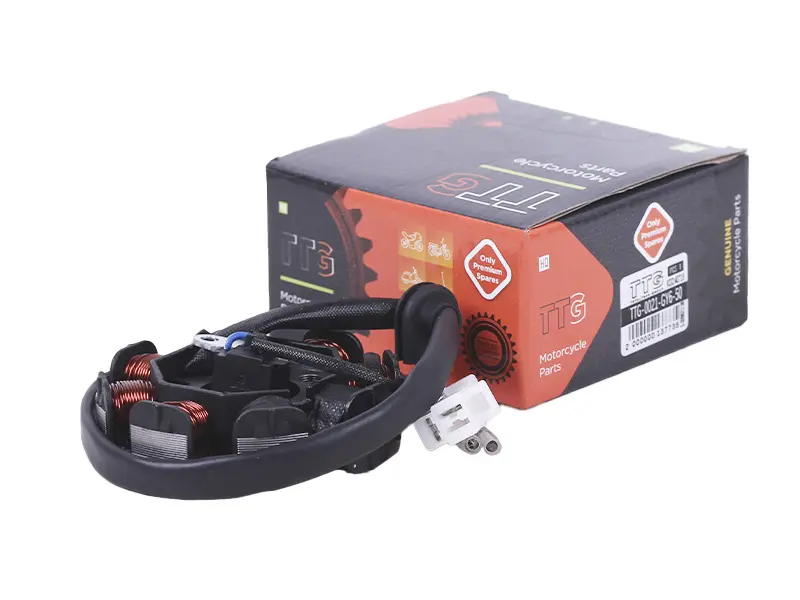

Статор генератора 4T GY6 50, 6+2 катушки, 4 контакта, TTG AMG

Статор генератора TTG AMG предназначен для 4T GY6 50 и имеет обозначение обмоток 6+2 катушки, подключение — 4 контакта. 4T означает четырёхтактный двигатель. Статор — неподвижная часть генератора: он установлен под ротором, вращение которого создаёт переменное напряжение в обмотках. От исправности этого узла зависит работа системы выработки электроэнергии. При подборе замены учитывают не только обозначение двигателя, но и устройство снятого статора.

Конструкция и причины замены

Катушки расположены по окружности основания, а провода выведены в общий жгут. Предусмотрены разъём, отдельные наконечники проводов и уплотнитель вывода. При монтаже необходимо сохранить правильное положение жгута: он проходит рядом с вращающимися деталями и не должен попадать под ротор или зажиматься крышкой. Уплотнитель устанавливают в предназначенное для него место, чтобы край корпуса не перетирал проводку.

Поводом проверить статор становятся пропадание или нестабильность зарядки аккумулятора, потемневшие обмотки, запах перегретой изоляции, повреждённые провода и следы касания ротора. Межвитковое замыкание или обрыв обмотки могут нарушать выработку напряжения, даже если снаружи повреждение почти незаметно. Однако один только разряд аккумулятора не доказывает неисправность статора: похожие симптомы дают плохие соединения, повреждение проводки и неисправный регулятор. Замену обосновывают осмотром и измерениями по схеме конкретной техники.

Что сверить со снятой деталью

Сопоставьте схему катушек 6+2, количество контактов, форму колодки и расположение выводов. Четыре контакта сами по себе ещё не означают одинаковую распиновку: провода должны выполнять те же функции и подключаться к соответствующим ответным выводам. Ориентироваться только на цвет изоляции недостаточно. Ошибка подключения может оставить технику без зарядки или привести к повреждению связанных компонентов.

Проверьте диаметр и толщину основания, расположение крепёжных отверстий, высоту катушек, длину жгута и место выхода проводов. Сравните посадку уплотнителя и положение выносных элементов относительно креплений. Эти признаки определяют, встанет ли статор на своё место и сохранится ли зазор до ротора. Несовпадение нельзя исправлять затяжкой крепежа с усилием: перекос способен вызвать контакт с ротором, повреждение обмоток и повторный отказ генератора.

Особенности установки

Работу начинают с отключения аккумулятора и фиксации расположения проводов и разъёмов. Для доступа к статору снимают закрывающие его детали, а ротор демонтируют подходящим съёмником по порядку, предусмотренному для двигателя. Удары по ротору и опора инструментом на катушки могут повредить детали. После снятия статора осматривают посадочную поверхность, внутреннюю сторону ротора, крепёж и ответные контакты; ищут следы трения, перегрева и ослабления соединений.

Новый статор закрепляют без перекоса, соблюдая установленный для двигателя момент затяжки. Жгут укладывают по штатному маршруту и фиксируют так, чтобы он не касался подвижных частей. Повреждённые уплотнения и разъёмы заменяют, если они мешают правильной сборке. До запуска проверяют отсутствие механического задевания, затем контролируют работу генератора по методике для конкретной техники. Такая проверка позволяет обнаружить ошибку подключения или монтажа до дальнейшей эксплуатации.
