Цепь трансмиссии 428-128H для Zongshen ZS125/150GY, ЯВА, МУРАВЕЙ, желтая, VDK-2

Цепь для передачи тяги

Трансмиссионная цепь 428-128H предназначена для цепного привода Zongshen ZS125/150GY, ЯВА, МУРАВЕЙ. Она передает усилие между ведущей и ведомой звездочками: ролики входят во впадины между зубьями, а шарниры позволяют цепи огибать звездочки. От состояния цепи и правильного натяжения зависят плавность передачи тяги, шум привода и износ сопряженных деталей.

Конструкция и обозначения

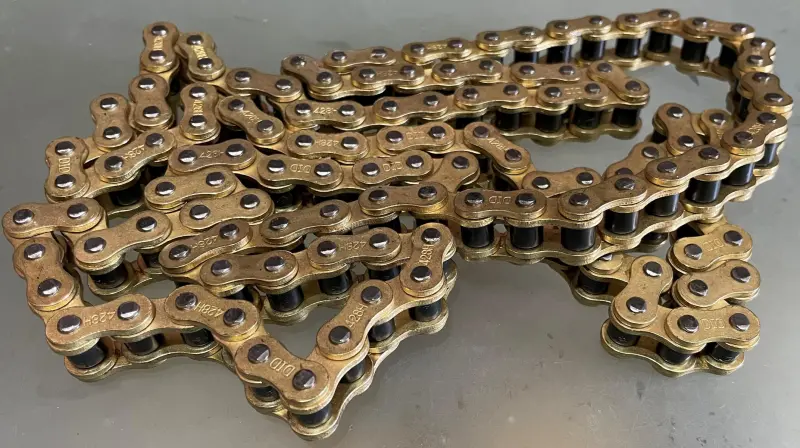

Цепь состоит из соединенных шарнирами звеньев с боковыми пластинами и роликами. Наружные пластины желтого цвета. На пластинах нанесены обозначения «428H» и «DID». Типоразмер 428 означает цепь с шагом 12,7 мм — расстоянием между центрами соседних пальцев. При подборе нужен именно подходящий типоразмер: одного совпадения шага недостаточно, поскольку цепь должна соответствовать и ширине зубьев звездочек.

Полное обозначение 428-128H сохраняйте при сравнении с заменяемой цепью. Желтый цвет помогает различить исполнение, но не определяет совместимость с приводом. Для установки важны размер цепи, необходимое количество звеньев и возможность выставить натяжение в пределах регулировки конкретной техники.

Что проверить при подборе

Сверьте обозначение снятой цепи, маркировку обеих звездочек и требования к приводу вашей модификации. Указание модели техники не заменяет эту проверку: звездочки могли менять при предыдущем ремонте. Если привод переделан, ориентируйтесь на фактически установленные детали и их взаимное соответствие. Количество звеньев удобно проверять подсчетом, а не сравнением общей длины: изношенная цепь удлиняется из-за выработки шарниров.

Слишком короткая цепь не позволит собрать привод с нужным провисанием, слишком длинная может выйти за пределы регулировки. Несоответствие цепи звездочкам вызывает неправильное зацепление, рывки и ускоренный износ. Соединительное звено также подбирают под конкретную цепь; случайный замок с близкими размерами не обеспечивает правильную посадку пальцев и боковой пластины.

Когда цепь пора менять

Поводы для проверки — неравномерное провисание при прокручивании привода, тугие шарниры, поврежденные ролики, трещины пластин и необходимость все чаще подтягивать цепь. Сухие или загрязненные шарниры изнашиваются быстрее. Шум и рывки под нагрузкой требуют осмотра всего зацепления, поскольку причиной могут быть одновременно цепь и изношенные зубья.

При замене осмотрите обе звездочки. Заостренные, загнутые или заметно несимметричные зубья быстро изнашивают новую цепь; изношенные цепь и звездочки меняют комплектом. Рядом стоит проверить направляющие, ролики и успокоитель, если они предусмотрены конструкцией: поврежденная поверхность этих деталей мешает свободному ходу цепи.

Установка и проверка

Работу выполняют при выключенном двигателе, надежно закрепив технику. После снятия старой цепи проверяют состояние звездочек, устанавливают новую и соединяют ее способом, предусмотренным конструкцией соединительного звена. Для заклепочного соединения нужен соответствующий инструмент; для соединения с фиксатором соблюдают порядок сборки и направление установки по инструкции к цепи.

Затем выставляют соосность звездочек и провисание по требованиям техники. Привод медленно прокручивают вручную и проверяют натяжение в нескольких положениях, ориентируясь на самый натянутый участок. Перетяжка перегружает подшипники и шарниры, избыточная слабина повышает риск схода цепи. После сборки проверяют крепеж, свободное движение звеньев и смазывают цепь подходящим для нее средством.
