Трос газа L-1300 мм (трос/резьба) Y-BOX AMG-2

Трос газа L-1300 мм (трос/резьба) Y-BOX AMG-2 передаёт движение от органа управления газом к механизму, который регулирует подачу смеси. От свободного хода троса зависит, насколько плавно двигатель реагирует на движение ручки или рычага и возвращается ли привод в исходное положение после отпускания газа. Его меняют при обрыве, повреждении оболочки, заедании или расплетении внутреннего троса.

Устройство и присоединение

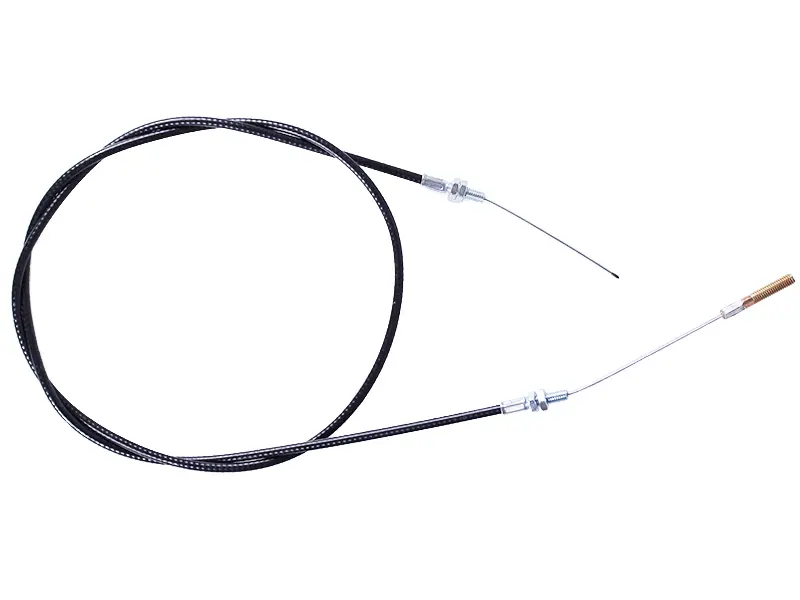

Внутренний трос проходит в чёрной гибкой оболочке. На концах оболочки расположены резьбовые регулировочные участки с гайками; один конец внутреннего троса свободный, другой имеет резьбовое окончание. Такое присоединение нужно сверять с креплениями снятой детали: одного совпадения длины недостаточно, чтобы трос встал на место и обеспечил нужное перемещение привода.

Обозначение длины — L-1300 мм. При сравнении деталей учитывайте отдельно длину оболочки, длину внутреннего троса и выступающие участки на обоих концах. Именно их сочетание определяет, получится ли закрепить оболочку в упорах, присоединить окончания и отрегулировать свободный ход без постоянного натяжения.

Когда требуется замена

Повод осмотреть трос — тугое движение газа, рывки при его открытии, запаздывание возврата или необходимость часто менять регулировку. Проверьте оболочку на трещины, заломы и протёртые места, а доступные участки троса — на оборванные проволоки и следы коррозии. Повреждённый трос может цепляться внутри оболочки: подтяжка регулировочных гаек такую причину заедания не устраняет.

Что сверить при подборе

• Форму обоих окончаний, способ их фиксации и расположение резьбового конца относительно креплений привода.
• Диаметр и шаг присоединительной резьбы, длину резьбовых участков и посадку оболочки в упорах.
• Длину оболочки и выступающих концов внутреннего троса при одинаковом положении сравниваемых деталей.
• Маршрут прокладки: трос должен доходить до креплений без натяжения, резких перегибов и лишних петель.

Слишком короткий трос способен натягивать привод при перемещении органов управления. Избыточная длина затрудняет прокладку и создаёт петли, которые могут цепляться за соседние детали. Несовпадение окончаний или резьбы мешает надёжной фиксации и правильной регулировке, даже если общая длина кажется подходящей.

Установка и проверка

Меняйте трос при заглушённом двигателе. Сначала запомните его маршрут и точки крепления, затем ослабьте регулировку и отсоедините окончания. Новый трос проложите плавными изгибами, вдали от горячих поверхностей и подвижных деталей. Оболочка должна полностью сесть в упоры; крепления не должны пережимать её.

Одновременно осмотрите упоры оболочки, регулировочные гайки, крепление концов и возвратную пружину привода. Повреждённые крепёжные детали замените. После присоединения выставьте свободный ход по требованиям техники и зафиксируйте регулировку. При заглушённом двигателе несколько раз полностью откройте и отпустите газ: движение должно быть плавным, а возврат — без задержки. Если трос проходит к рулю, повторите проверку при поворотах руля в обе стороны. При заедании сначала устраните причину, затем запускайте двигатель.
