Концевой выключатель рычага заднего дискового тормоза, квадрат (L-26) AMG-3

Концевой выключатель рычага заднего тормоза предназначен для срабатывания при движении тормозного рычага. Такой выключатель используют для управления стоп-сигналом: он передаёт сигнал о нажатии на тормоз. Сам концевик не передаёт усилие к колодкам, поэтому исправный тормоз и исправное включение стоп-сигнала проверяют отдельно. Обозначение детали — (L-26) AMG-3, исполнение — «диск, квадрат».

Конструкция и работа

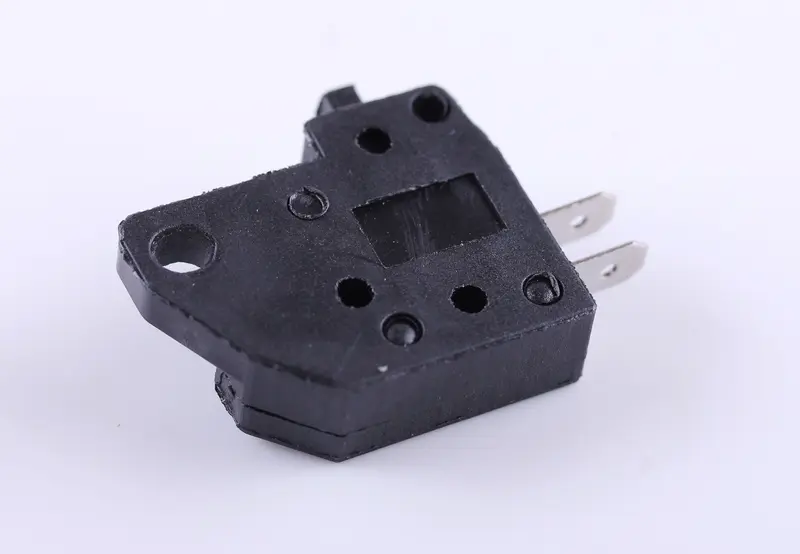

У выключателя чёрный корпус с выступающей крепёжной частью, отверстиями и нажимным выступом. Сбоку расположены два плоских металлических контакта для подключения проводки. Для подбора имеет значение не только очертание корпуса: рычаг должен воздействовать на нажимную часть в нужном положении, а выводы — совпадать с ответными наконечниками проводов.

При нажатии и отпускании рычага концевик меняет состояние контактов. Если нажимная часть заедает или внутренний контакт срабатывает нестабильно, стоп-сигнал может включаться через раз, оставаться включённым после отпускания тормоза либо совсем не загораться. Поводом для замены также служат трещины корпуса, повреждение крепления и расшатанные выводы.

Что сверить при подборе

Сравните снятый выключатель с новым по форме и габаритам корпуса, расположению крепёжных отверстий и положению нажимного выступа. Проверьте направление, ширину и расстояние между плоскими контактами. Несовпадение этих деталей может помешать закрепить концевик или подключить проводку без натяжения. Обозначение «квадрат» помогает различить исполнение, но не заменяет проверку посадочного места.

Отдельно проверьте, как выключатель взаимодействует с рычагом в отпущенном и нажатом положениях. Даже подходящий по креплению корпус не обеспечит правильного срабатывания, если ход нажимной части отличается от требуемого. Ориентируйтесь на снятую деталь и устройство держателя рычага; одной принадлежности к дисковому тормозу для подбора недостаточно.

Проверка и замена

Если стоп-сигнал работает с перебоями, сначала осмотрите наконечники проводов и место их соединения с выводами. Ослабленный контакт, окисление или надлом провода рядом с разъёмом могут давать те же симптомы, что и неисправный выключатель. Состояние концевика проверяют мультиметром на отключённой детали: показания должны устойчиво меняться при воздействии на нажимную часть и возвращаться после её освобождения.

Для замены выключите зажигание и обесточьте подключение. Запомните расположение проводов, снимите наконечники, удерживая их за корпус, затем освободите крепление выключателя. Осмотрите посадочное место и участок рычага, который нажимает на концевик. Удалите загрязнения, мешающие свободному ходу. Повреждённые наконечники и ослабленное крепление стоит восстановить одновременно с заменой детали.

Закрепите новый выключатель без перекоса и подключите провода так, чтобы они не тянули за выводы и не попадали под рычаг. После подключения питания несколько раз плавно нажмите и отпустите тормоз: стоп-сигнал должен включаться при торможении и гаснуть после отпускания. Проверьте также свободный возврат рычага. Постоянное свечение или запаздывание сигнала требует проверки установки и соответствия концевика посадочному месту.
