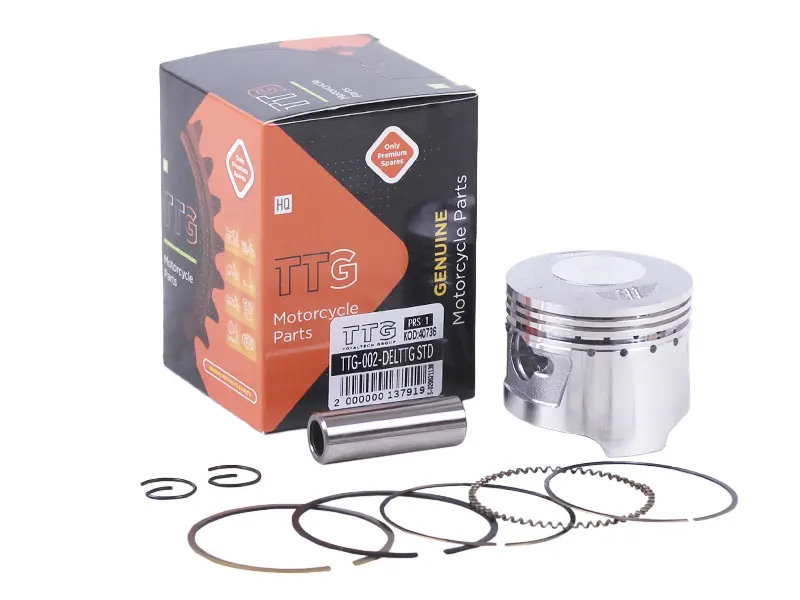

Поршень Delta 70 STD Ø47,00 мм TTG AMG-5

Поршень Delta 70 STD Ø47,00 мм TTG AMG-5 предназначен для цилиндро-поршневой группы двигателя. Он движется внутри цилиндра, воспринимает давление газов при сгорании смеси и через поршневой палец передаёт усилие шатуну. Обозначение STD означает стандартный, а не увеличенный ремонтный размер. Диаметр 47,00 мм служит ориентиром для подбора, но окончательное решение принимают по замерам цилиндра и соответствию конструкции снятому поршню.

Как работает поршень

В верхней части расположены канавки под поршневые кольца, ниже — юбка и отверстия под палец. Кольца уплотняют зазор между поршнем и цилиндром и участвуют в отводе тепла от поршня к стенке цилиндра. Юбка направляет движение детали, а палец образует подвижное соединение с шатуном. Состояние канавок, поверхности юбки и посадки пальца влияет на работу всей поршневой группы.

Когда нужна замена

Поводом для проверки становятся падение компрессии, затруднённый запуск, расход масла, дымный выхлоп и посторонний стук со стороны цилиндра. Эти признаки сами по себе ещё не означают, что достаточно заменить поршень. При разборке оценивают задиры, трещины, износ юбки, повреждения перемычек между канавками и люфт пальца. Перегрев, недостаток смазки и попадание абразивных частиц могут повреждать одновременно поршень, кольца и цилиндр.

Что сверить при подборе

Кроме диаметра, сравните высоту поршня, положение отверстия под палец относительно днища, форму днища и юбки. Проверьте диаметр и длину пальца, расположение канавок, их ширину и соответствие колец. Разница в этих параметрах способна изменить положение поршня в цилиндре, нарушить посадку колец или привести к контакту с другими деталями двигателя. Одного совпадения наружного диаметра недостаточно.

Цилиндр измеряют в нескольких сечениях и направлениях, чтобы выявить овальность и конусность. Рабочий зазор проверяют по требованиям к конкретному двигателю; надпись STD не заменяет такую проверку. Если цилиндр уже расточен или его износ вышел за допустимые пределы, установка стандартного поршня не восстановит правильное сопряжение. Состояние цилиндра определяет, можно ли использовать выбранный размер.

Особенности установки

При сборке очищают сопрягаемые поверхности и масляные отверстия, проверяют канавки и подбирают подходящие кольца. Зазоры в замках колец проверяют в цилиндре, а их положение и ориентацию задают по инструкции двигателя. Кольца устанавливают без чрезмерного разведения: деформация или скол могут вызвать потерю компрессии и повреждение цилиндра.

Поршень ориентируют по предусмотренным изготовителем указаниям. Палец и трущиеся поверхности смазывают, стопорные кольца полностью усаживают в канавки. При работе со стопорами закрывают проём картера, чтобы мелкая деталь не упала внутрь. Заодно осматривают посадку пальца в шатуне, а прокладки разобранных соединений заменяют по требованиям сборки. Перед запуском проверяют свободное движение механизма вручную.

Слишком малый зазор может привести к задирам и прихвату при нагреве, слишком большой — к стуку и повышенному расходу масла. Неправильно подобранные кольца или неполностью установленный стопор пальца способны повредить цилиндр. Поэтому замена поршня начинается с измерений и проверки сопрягаемых деталей, а заканчивается контролем правильности сборки.
