Рычаг эксцентрика тормоза Delta, Alpha с пальцем VDK

Рычаг эксцентрика тормоза Delta, Alpha с пальцем VDK предназначен для механического привода барабанного тормоза. Он передаёт усилие от тормозной тяги на эксцентрик, который раздвигает колодки и прижимает их к барабану. Состояние рычага и его соединения с пальцем влияет на то, насколько точно движение привода передаётся к колодкам: люфт здесь увеличивает свободный ход и мешает нормальной регулировке.

Конструкция и работа

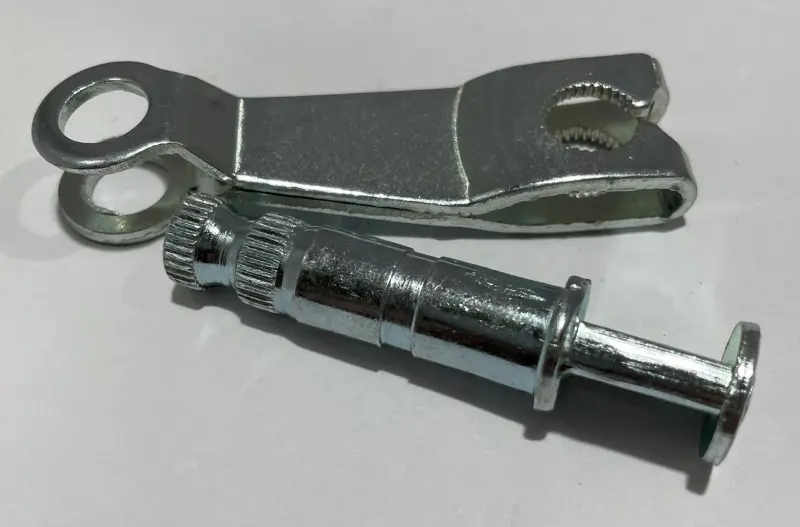

Рычаг имеет изогнутую форму, отверстие для присоединения привода и разрезную посадочную часть с внутренними зубьями. Палец входит в состав товара и имеет участки с наружными шлицами. Зубчатое соединение задаёт взаимное положение деталей и передаёт поворот. При подборе нужно учитывать не только совпадение посадки, но и вылет рычага: от него зависит расположение точки соединения с тягой относительно тормозного щита.

Когда нужна замена

Повод осмотреть эту пару — заметное движение рычага относительно пальца, повреждение зубьев, трещины возле посадочного отверстия или деформация после удара. Выработка отверстия под соединение с приводом также добавляет люфт. Если крепление затянуто правильно, а рычаг продолжает смещаться на шлицах, дальнейшая подтяжка не восстанавливает изношенное соединение. Заедание пальца и неполный возврат механизма требуют проверки его посадки и состояния сопряжённых поверхностей.

Что сверить при подборе

Сравните снятые детали с заменой: общую длину и изгиб рычага, расстояние между центрами отверстий, форму крепления тяги, диаметр и профиль зубчатой посадки. У пальца проверяют длину, диаметры посадочных участков, расположение уступов и форму части, которая работает внутри тормоза. Совпадение только по названию модели не заменяет такой проверки: соединение должно собираться без перекоса, подтачивания и принудительной запрессовки.

Отдельно проверьте положение рычага относительно щита и доступный ход привода. Неподходящий изгиб может привести к касанию соседних деталей, а неверная длина плеча — изменить ход и усилие на тормозе. Палец с неподходящей посадкой способен заедать либо оставлять люфт. Эти отклонения нельзя компенсировать одной регулировкой тяги.

Особенности установки

До разборки освободите привод и отметьте положение рычага на пальце. Для замены пальца обеспечьте доступ к внутренней части тормоза по порядку разборки конкретной техники. Очистите посадки, осмотрите отверстие в щите, колодки, возвратные пружины и крепёж привода. Изношенные сопряжённые детали могут сохранить люфт или заедание даже после установки нового рычага. Смазку применяют только там, где это предусмотрено конструкцией, не допуская её попадания на накладки и поверхность барабана.

Соберите соединение в правильном угловом положении и затяните крепёж по требованиям техники. Затем отрегулируйте свободный ход: колодки должны отпускать барабан при снятии усилия, а привод — иметь запас хода для торможения. На вывешенном колесе проверьте свободное вращение, срабатывание тормоза и полный возврат рычага. До эксплуатации убедитесь, что детали не смещаются в соединениях и не цепляют соседние части.
