Статор генератора 2T TB50, Suzuki RUN (1+1 катушки) VDK-2

Статор генератора для двухтактной техники 2T TB50, Suzuki RUN, с расположением катушек 1+1. Это неподвижная часть генератора, которая устанавливается под ротором: при вращении его магнитов в обмотках вырабатывается электрическая энергия. Исправность статора влияет на работу подключённых к нему потребителей, поэтому при замене нужно учитывать не только крепления, но и соответствие проводки штатной системе.

Конструкция и причины замены

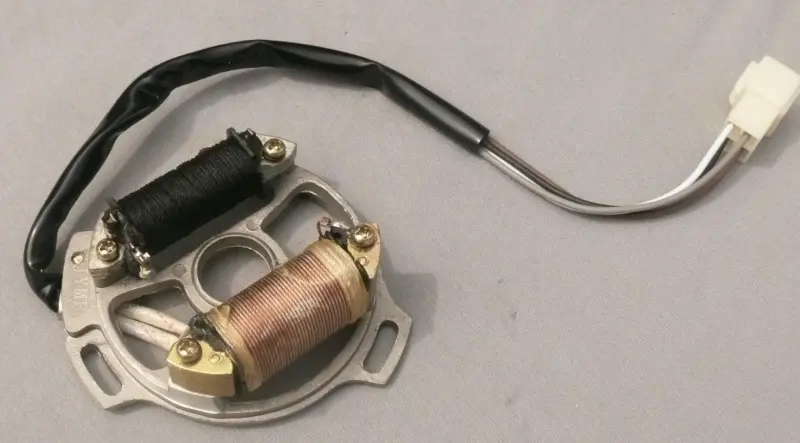

На общем основании закреплены две катушки. Одна имеет открытую обмотку, другая закрыта тёмной изоляцией. Основание выполнено с центральным отверстием и продолговатыми крепёжными пазами; от катушек отходит жгут с разъёмом. При подборе такая конструкция помогает сопоставить расположение обмоток, выводов и креплений со снятым статором. Одного совпадения числа катушек для взаимозаменяемости недостаточно.

Поводом проверить статор могут стать перебои в работе питаемых им систем, пропадание искры или нестабильное освещение, если соответствующие контуры подключены к его обмоткам. Эти симптомы сами по себе не доказывают неисправность статора: похожие проявления дают повреждённый жгут, окисленные контакты и плохое соединение с массой. Более веские основания для замены — обрыв обмотки, межвитковое замыкание, разрушенная изоляция или механическое повреждение катушки. Перегрев, влага и трение проводов о вращающиеся детали также могут привести к отказу.

Что сверить со снятой деталью

Сопоставьте форму и габариты основания, центральное отверстие, положение крепёжных пазов, высоту и расположение катушек. Статор должен помещаться внутри штатного ротора без касания. Проверьте сторону выхода жгута, его длину и возможность проложить провода по прежнему маршруту. Натянутый провод или жгут, зажатый крышкой, быстро повреждается даже при исправных обмотках.

Разъём сравнивают по форме корпуса, числу контактов и их расположению. Назначение выводов проверяют по схеме конкретной техники: одинаковый цвет провода или подходящий корпус разъёма не подтверждают совпадение распиновки. Если выполняется проверка сопротивления обмоток, результаты сопоставляют с сервисными значениями для установленного генератора. Ошибка в подключении может нарушить работу зажигания или питания потребителей и повредить связанные компоненты.

Особенности установки

Работу начинают на остановленном и остывшем двигателе, отключив питание от аккумулятора, если он установлен. До разборки фиксируют положение основания и маршрут проводки. Для доступа к статору снимают крышку и ротор по порядку, предусмотренному конструкцией двигателя; для ротора используют подходящий съёмник. Поддевать катушки или тянуть ротор за проводку нельзя. Посадочную поверхность очищают, а крепёж и основание осматривают на повреждения.

Новый статор закрепляют в штатном положении с затяжкой по требованиям двигателя, провода укладывают в предусмотренные направляющие и фиксаторы. Рядом стоит проверить ротор, разъём, проходную втулку жгута и уплотнение крышки; повреждённые детали заменяют. Если положение основания участвует в настройке зажигания, его выставляют по сервисной процедуре. До запуска проверяют отсутствие касания ротора и защемления проводов, после сборки — работу подключённых систем.
