Переходник карбюратора МТ, ДНЕПР, УРАЛ, К-750 на 1 карбюратор VDKI

Переходник карбюратора МТ, ДНЕПР, УРАЛ, К-750 предназначен для схемы впуска с одним карбюратором. Он нужен для соединения карбюратора с впускными каналами двигателя: через этот тракт приготовленная топливовоздушная смесь поступает к цилиндрам. Такой переходник подбирают при сборке впуска под один карбюратор или при замене повреждённых соединительных деталей. Обозначение изделия — VDKI.

Устройство и работа

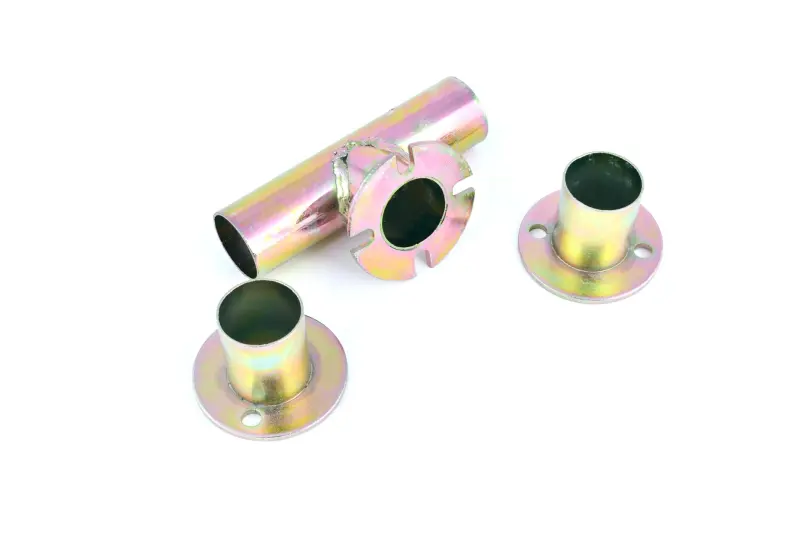

Конструкция включает поперечную трубчатую часть с центральным фланцевым отводом. У центрального фланца есть открытые крепёжные пазы; отдельные короткие патрубки имеют круглые фланцы с отверстиями. При подборе имеют значение и форма этих соединений, и взаимное положение посадочных поверхностей: собранный тракт должен совпасть с креплениями двигателя и карбюратора без перекоса и натяга.

Переходник проводит смесь, а герметичность его стенок и соединений влияет на работу впуска. Если через трещину или неплотный стык поступает лишний воздух, состав смеси меняется. Двигатель может неровно работать на холостом ходу, хуже запускаться или реагировать на открытие газа провалами. Эти признаки сами по себе не доказывают неисправность переходника, но служат поводом проверить его вместе с уплотнениями.

Что сверить при подборе

Сравните переходник со снятой деталью либо с посадочными местами собираемого впуска. Проверьте диаметры проходов и патрубков, расстояния между крепёжными отверстиями, форму пазов, расположение фланцев и общую ширину конструкции. Отдельно сверьте присоединение выбранного карбюратора. Название мотоцикла не заменяет такой проверки, особенно если двигатель или впуск уже переделывали.

Проверьте место для карбюратора и соединения с воздушным фильтром. Корпус карбюратора, его органы управления и топливный шланг должны размещаться без упора в соседние детали. Несовпадение отверстий нельзя исправлять затягиванием крепежа с усилием: так можно деформировать фланец и получить негерметичный стык. Заметная ступенька между каналами также требует проверки соответствия деталей.

Когда требуется замена

Причинами замены становятся трещины трубок и сварных соединений, деформация фланцев, повреждение крепёжных пазов и выраженная коррозия. Осмотрите кромки патрубков и поверхности под уплотнения: замятые края и глубокие дефекты мешают плотному соединению. Если корпус цел, а воздух проходит через стык, сначала проверьте состояние прокладки или соединительной муфты и правильность сборки.

Особенности установки

Работайте на остывшем двигателе. После снятия прежнего переходника защитите впускные отверстия от мусора, удалите остатки старых уплотнений с ответных поверхностей и проверьте их состояние. Одновременно осмотрите крепёж, прокладки и соединительные муфты, если они применены в вашей схеме. Затвердевшие, потрескавшиеся и смятые уплотнения стоит заменить вместе с повреждённой деталью.

Сначала совместите все соединения и наживите крепёж, затем затягивайте его равномерно по требованиям к установленным узлам. Переходник не должен удерживаться за счёт изгиба трубок или перекоса фланцев. После сборки проверьте герметичность впуска и свободное движение управления карбюратором. К регулировке смеси переходят после устранения неплотностей: настройка карбюратора не исправляет подсос воздуха.
