Стоп-сигнал в сборе СВ125/150 AMG, красный

Стоп-сигнал в сборе СВ125/150 AMG предназначен для обозначения торможения: его свет сообщает движущимся сзади водителям, что мотоцикл замедляется. Фонарь устанавливается сзади, поэтому при подборе учитывают не только форму детали, но и её положение относительно облицовки и креплений. Замена нужна при повреждении корпуса, рассеивателя или контактов, когда восстановить нормальную работу фонаря простой проверкой соединений уже не получается.

Конструкция фонаря

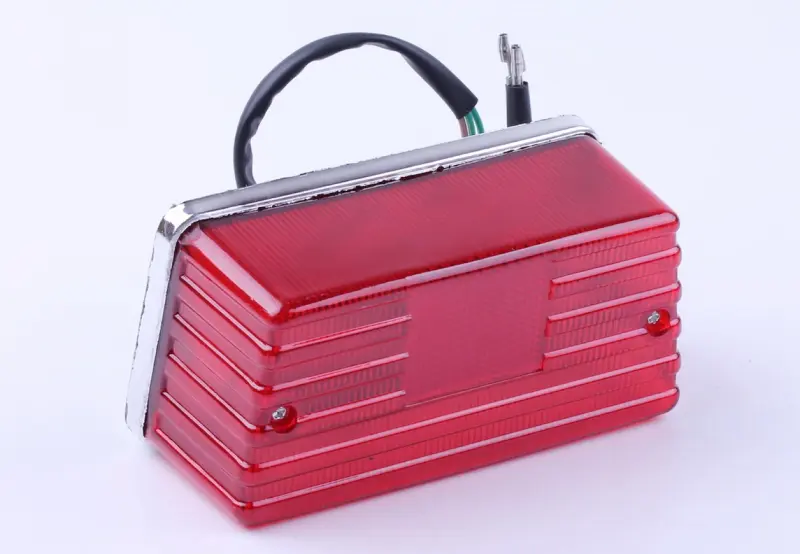

Красный рассеиватель имеет широкую прямоугольную форму со скошенной верхней частью и горизонтальными рёбрами. По краю проходит серебристая окантовка, на лицевой стороне расположены два винта. Из корпуса выведены провода с контактными наконечниками. При сравнении со снятым фонарём обращайте внимание на весь корпус: одинаковый цвет и близкий внешний контур ещё не означают совпадения креплений и подключения.

Когда стоит заменить

Трещины, отколотые края и деформация рассеивателя — повод осмотреть фонарь целиком. Через повреждения внутрь могут попадать вода и грязь, а ослабленные соединения дают перебои при вибрации. Проверьте, нет ли окисления на контактах, надломов проводов возле корпуса и разбитых посадочных мест. Если свет пропадает только при движении или после дождя, искать причину стоит и в самом фонаре, и в его подключении.

Отсутствие свечения само по себе не доказывает поломку корпуса фонаря. До замены проверяют источник света, питание и выключатели стоп-сигнала. Если причина в разъёме или выключателе, установка нового фонаря её не устранит. При целой проводке и исправном управлении повреждённый фонарь меняют, чтобы восстановить устойчивую работу сигнала при торможении.

Что сверить при подборе

Сопоставьте габариты снятой детали, расстояния между точками крепления, их расположение и глубину корпуса. Фонарь должен помещаться в отведённом месте без упора в облицовку и без натяжения проводов. Отдельно сравните количество проводов, тип контактных наконечников и назначение каждого подключения по схеме мотоцикла. Цвет изоляции используйте лишь как дополнительный ориентир: подключение по одному цвету может привести к неправильной работе сигнала.

Установка и проверка

Перед снятием отключите питание и запомните расположение подключений. Снимайте старый фонарь, удерживая корпус, а провода отсоединяйте за наконечники, не вытягивая их за изоляцию. Осмотрите кронштейн, крепёж, ответные контакты и уплотнения, если они предусмотрены конструкцией. Повреждённые соединения и изношенные уплотнения стоит привести в порядок одновременно с заменой фонаря.

Закрепите корпус ровно, без перекоса и чрезмерной затяжки. Проложите провода так, чтобы их не зажимало облицовкой и они не касались острых кромок. После подключения проверьте включение стоп-сигнала от каждого органа управления тормозами и его выключение после отпускания. Корпус не должен болтаться, а свет — прерываться при лёгком перемещении проводов. Несовпадение креплений создаёт нагрузку на корпус, а ошибка подключения может вызвать постоянное свечение или отсутствие сигнала при торможении.
