Шпонка маховика мотоблока 188D AMG

Шпонка маховика мотоблока 188D AMG устанавливается в шпоночное соединение коленчатого вала и маховика. Она задаёт их взаимное угловое положение при сборке: выступающая из паза вала часть входит в ответный паз ступицы. Это небольшая деталь, но её состояние влияет на правильность посадки маховика. При ремонте нужно проверить и саму шпонку, и поверхности, с которыми она соприкасается.

Когда требуется замена

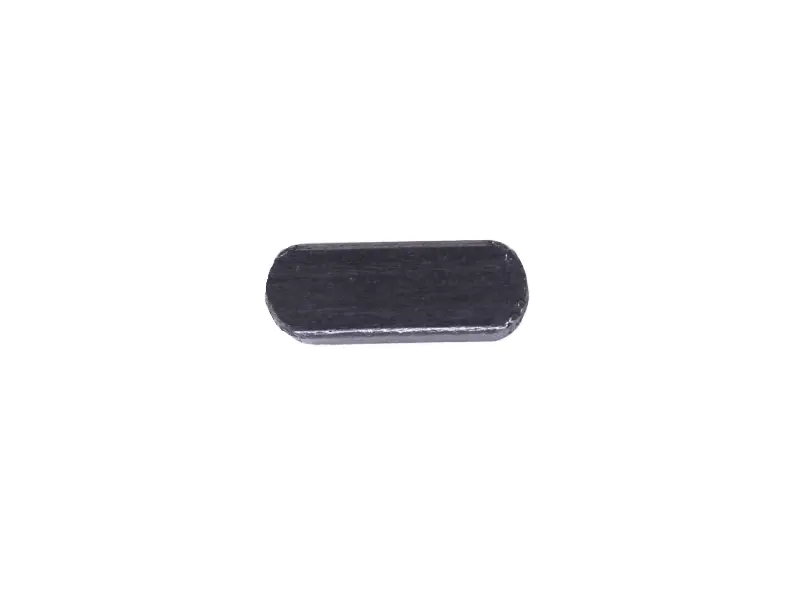

Деталь имеет продолговатую форму с закруглёнными концами и плоской широкой стороной. При осмотре снятой шпонки обращают внимание на смятые боковые грани, ступеньки, задиры, трещины и следы среза. Повреждённая шпонка может мешать совмещению пазов или позволять маховику смещаться относительно заданного положения. Даже если её удаётся вставить обратно, заметная деформация — причина заменить деталь, а не подгонять её ударами.

Типичные причины повреждений — ослабление крепления маховика, неполная посадка на вал и сборка с перекосом. При этом новая шпонка сама по себе не устраняет причину повторного износа. Если на краях пазов появились забоины, а посадочные поверхности повреждены, сначала оценивают состояние вала и ступицы. Установка исправной детали в разбитый паз не восстанавливает точность соединения.

Что сверить при подборе

Сравните длину, ширину и высоту снятой шпонки, очертания её концов и форму поперечного сечения. Измерения лучше делать штангенциркулем, выбирая участки без смятия. Если старая деталь сильно повреждена, ориентируйтесь также на размеры пазов и требования документации двигателя. Одного сходства по длине недостаточно: разница по ширине меняет боковую посадку, а по высоте — глубину захода в ответный паз.

Слишком широкая шпонка не войдёт на место без усилия и может повредить кромки паза. Слишком узкая оставит зазор. Избыточная высота способна помешать маховику полностью сесть на вал, а недостаточная уменьшит зацепление с ответным пазом. Не выбирайте увеличенную шпонку как способ убрать люфт изношенного соединения: состояние посадочных мест нужно оценивать отдельно.

Особенности установки

Работу выполняют на остановленном двигателе, исключив случайный запуск. Маховик снимают подходящим съёмником, без ударов по валу и без поддевания хрупких кромок. После разборки очищают пазы от загрязнений и остатков повреждённой шпонки. Проверяют крепёж маховика и предусмотренные конструкцией стопорящие детали; повреждённые части заменяют вместе со шпонкой.

Шпонку устанавливают в паз ровно, затем совмещают с ней паз ступицы и контролируют, чтобы при надевании маховика она не приподнялась и не сместилась. Маховик должен занять предусмотренное посадочное положение. Не пытайтесь притянуть его крепежом через сопротивление неправильно установленной шпонки. Окончательную затяжку выполняют по документации двигателя: шпонка задаёт положение деталей, но не заменяет надёжного крепления маховика.
