Стакан стартера мотоблока 188F (13 л.с.), Ø65 мм, высота 69 мм AMG-3

Стакан стартера для двигателя мотоблока 188F мощностью 13 л.с. — деталь, через которую ручной стартер передаёт вращение двигателю при вытягивании пускового шнура. Зацепы стартера входят в зацепление со стаканом и проворачивают двигатель для запуска. Если кромки зацепления повреждены, шнур может вытягиваться без уверенного проворачивания двигателя либо механизм будет срабатывать через раз.

Размеры и конструкция

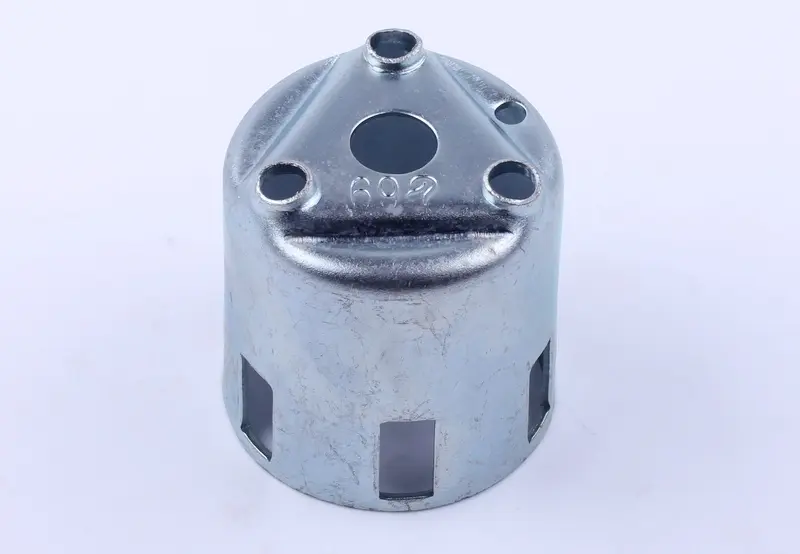

Диаметр стакана — 65 мм, высота — 69 мм. Корпус имеет цилиндрическую форму, прямоугольные окна в боковой стенке и отверстия в торцевой части. На торце нанесена маркировка «692». Это обозначение можно учитывать при сравнении со снятой деталью вместе с размерами и расположением отверстий. Само по себе совпадение надписи не заменяет проверку посадки и зацепления.

Когда стакан требует замены

Причинами замены становятся трещины, деформация корпуса, разбитая посадка и изношенные края окон, с которыми взаимодействует механизм запуска. При осмотре обращайте внимание на замятые участки, вытянутые отверстия и следы касания соседних деталей. Искривлённый стакан может задевать стартер, а повреждённые кромки — мешать зацепам удерживаться под нагрузкой. Проскальзывание и рывки при вытягивании шнура служат поводом проверить обе части механизма.

Что сверить при подборе

Сравните диаметр и высоту со снятым стаканом, затем проверьте центральное отверстие, форму торца и расположение остальных отверстий. Отдельно сопоставьте число, ширину и положение боковых окон, а также глубину, на которой зацепы стартера входят в стакан. Совпадения только наружного диаметра недостаточно: другая высота или иное расположение окон могут нарушить работу зацепления даже при подходящем креплении.

Осмотрите ответную часть ручного стартера: зацепы должны свободно двигаться и возвращаться в исходное положение, а их края не должны быть сильно скруглены или сколоты. Если они изношены, замена одного стакана может не устранить проскальзывание. Также проверьте крепёж и опорную поверхность стакана. Люфт из-за ослабленного крепления нужно отличать от повреждения самой детали, иначе причина повторного износа останется.

Особенности установки

Работайте на остановленном и остывшем двигателе, исключив случайный запуск. Снимите ручной стартер, запомните положение стакана и порядок расположения крепёжных деталей. После снятия старого стакана очистите место установки и проверьте, нет ли повреждений, мешающих ровной посадке. Новый стакан должен встать без перекоса; крепление затягивают по требованиям двигателя. Не подгоняйте отверстия силой и не деформируйте стенки ради совмещения.

После сборки плавно вытяните шнур несколько раз. Механизм должен уверенно подхватывать стакан, проворачивать двигатель и освобождать зацепление при возврате шнура. Скрежет, заедание или свободный ход без подхвата требуют повторной проверки посадки и ответных зацепов. Неправильно подобранный или перекошенный стакан повышает нагрузку на механизм запуска и может быстро повредить сопряжённые детали.
