Стакан стартера для мотоблока 156F AMG

Стакан стартера для мотоблока 156F AMG — деталь механизма ручного запуска двигателя. При вытягивании пускового шнура зацепы стартера входят в зацепление со стаканом и передают вращение двигателю. Если поверхности зацепления повреждены, шнур может вытягиваться без уверенного проворачивания мотора. Замена стакана нужна, когда причина проскальзывания связана с его износом или деформацией.

Конструкция и работа

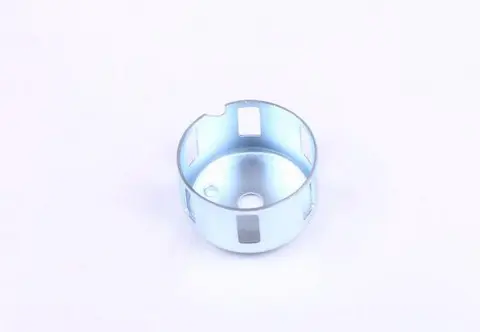

Деталь имеет чашеобразную форму: круглое дно с центральным отверстием, цилиндрическую стенку и прямоугольные окна по бокам. При подборе имеют значение не только общий диаметр, но и глубина чаши, расположение окон и форма верхней кромки. Эти особенности определяют взаимное положение стакана и механизма зацепления. Правильно подобранная деталь позволяет зацепам включаться при рывке шнура и освобождаться после запуска.

Когда требуется замена

Повод осмотреть стакан — повторяющиеся срывы зацепления, удары при вытягивании шнура или запуск только после нескольких попыток захвата. На снятой детали проверяют кромки, с которыми соприкасаются зацепы: сильное скругление, замятые участки и трещины мешают нормальной работе. Также проверяют дно вокруг крепления и форму стенки. Перекошенная чаша может задевать соседние части стартера даже при целых кромках.

Такие симптомы бывают и при износе самих зацепов, поэтому стакан стоит проверять вместе с ответными деталями. Зацепы должны двигаться свободно и возвращаться в исходное положение. Повреждённые зацепы способны быстро испортить новую чашу. Следы неравномерного контакта, ослабленное крепление или перекос корпуса тоже требуют внимания: замена только стакана не устранит причину повторного повреждения.

Что сверить при подборе

Сравните снятую деталь с заменой по наружному диаметру, высоте стенки, размеру и форме центрального отверстия. Проверьте профиль дна, положение посадочной поверхности, количество и расположение окон, вырезы на кромке. Учитывайте пространство под корпусом стартера: слишком высокая чаша может задевать механизм, а недостаточная глубина зацепления приводит к срывам. Одного сходства по общей форме недостаточно для правильной посадки.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. После снятия корпуса ручного стартера запоминают расположение крепежа и деталей посадки. Старый стакан снимают, очищают место установки и проверяют его на повреждения. Новую чашу устанавливают без перекоса; крепление затягивают способом и с усилием, предусмотренными руководством двигателя. Подгонять посадку ударами или изменять форму окон не следует.

После сборки плавно вытяните шнур и проверьте, что зацепление происходит без срыва, а при отпускании механизм свободно возвращается. Скрежет, заедание или касание корпуса — причина остановить проверку и уточнить посадку. Принудительные рывки при перекосе могут повредить стакан и зацепы. При замене полезно осмотреть крепёж, ответные зацепы и их возвратные детали: их исправность нужна для нормальной работы нового стакана.
