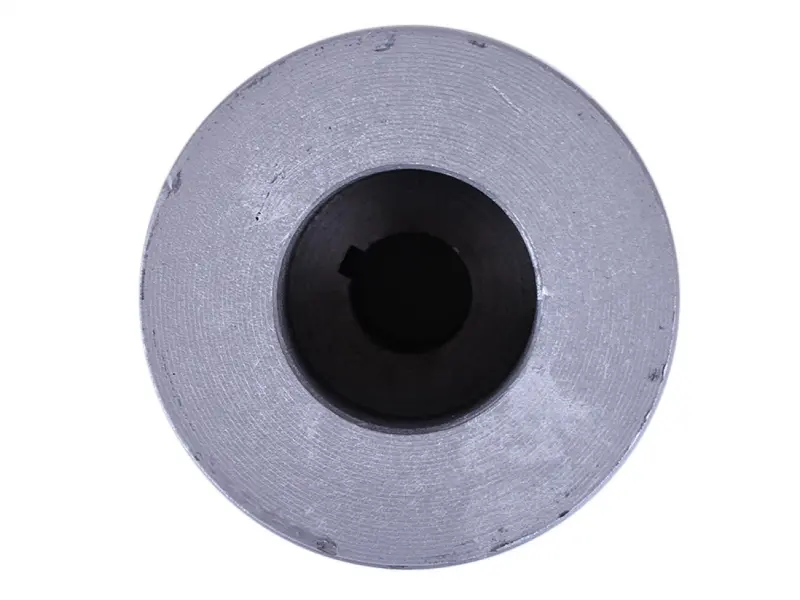

Шкив ремня ведущий 3-ручейковый для мотоблока 168F (6,5 л.с.), Ø20 мм, Y-BOX AMG

Ведущий трёхручейковый шкив ремня для мотоблока 168F (6,5 л.с.) передаёт вращение от двигателя к ременной передаче. Он нужен при замене повреждённого шкива, когда износ ручьёв, биение или разбитая посадка мешают нормальной работе привода. Обозначения детали — Ø20 мм, Y-BOX AMG.

Как работает шкив

Ремень охватывает шкив и передаёт усилие за счёт сцепления с поверхностями ручья. Поэтому для работы привода имеют значение не только посадка на вал, но и геометрия канавок. Три ручья должны соответствовать расположению ремней в передаче: их количество само по себе ещё не определяет подходящий профиль ремня и схему привода.

В центральном отверстии предусмотрен паз под шпонку. При подборе нужно учитывать его размеры и состояние ответного участка вала. Шпонка участвует в передаче крутящего момента, а осевую фиксацию обеспечивает предусмотренный конструкцией крепёж. Люфт в этом соединении нельзя устранять только более сильной затяжкой.

Когда требуется замена

Повод осмотреть шкив — повторяющийся свист ремня, его неравномерный износ, пыль от истирания, вибрация или заметное биение при вращении. Эти признаки могут быть связаны также с натяжением и перекосом передачи, поэтому сначала проверяют весь ременной контур. Сам шкив меняют при трещинах, сколах кромок, выраженной выработке ручьёв, деформации или повреждении посадочного отверстия и шпоночного паза.

Что сверить со снятой деталью

• Диаметр вала и посадочного отверстия, ширину и глубину шпоночного паза.
• Наружный диаметр шкива, общую ширину и длину посадочной части.
• Профиль, ширину и глубину ручьёв, расстояние между ними.
• Положение ручьёв относительно торца посадки и ведомого шкива.
• Способ осевой фиксации и место для штатного крепежа и защитного кожуха.

Одного совпадения обозначения двигателя недостаточно: на технике могут применяться разные ременные приводы. Сравнивайте размеры снятого шкива и расположение ремней. Другой наружный диаметр изменит передаточное отношение, а несовпадение профиля или смещение ручьёв приведёт к неправильной посадке ремня, нагреву и ускоренному износу его боковин.

Особенности установки

Работу выполняют при остановленном двигателе, исключив случайный запуск. Сначала снимают защиту, ослабляют натяжение ремней и освобождают крепление шкива. При демонтаже сохраняют порядок втулок и шайб, если они предусмотрены конструкцией. Не сбивают шкив ударами по кромкам ручьёв: их легко повредить, а нагрузка передаётся на вал.

Посадку очищают и проверяют вместе со шпонкой. Изношенную шпонку заменяют, повреждения вала устраняют до сборки. Шкив устанавливают без перекоса, закрепляют штатным способом, затем проверяют соосность ручьёв и регулируют натяжение по требованиям техники. Заодно осматривают ремни и ведомый шкив: повреждённый ремень может быстро испортить результат замены. После сборки возвращают кожух и при коротком пробном пуске проверяют, нет ли биения, постороннего звука и ухода ремня в сторону.
