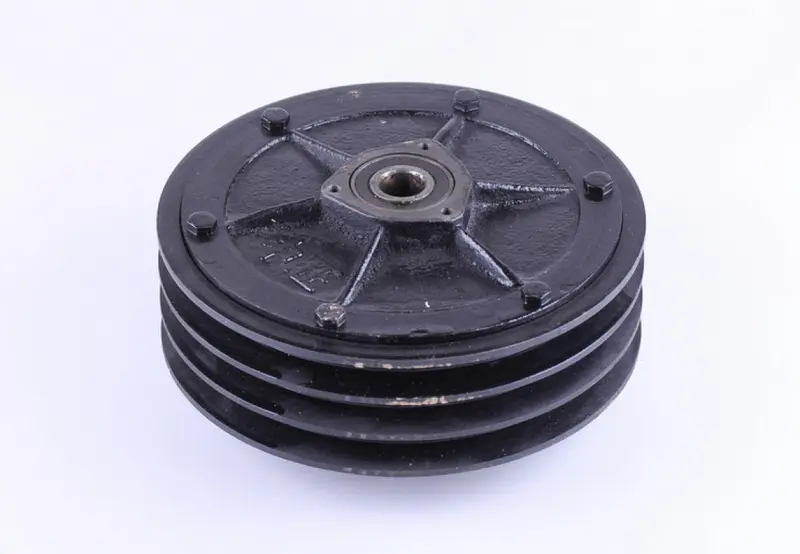

Сцепление в сборе для мототрактора, 3 ручья, 2 диска AMG

Сцепление в сборе для мототрактора с тремя ручьями шкива и двумя дисками. Оно передаёт крутящий момент и позволяет разъединять привод при работе со сцеплением. От состояния дисков и правильной регулировки зависит, насколько плавно техника трогается и полностью ли прекращается передача усилия при выключении сцепления. Обозначение изделия — AMG.

Конструкция и назначение

По окружности шкива расположены три ручья для ременной передачи. Корпус имеет центральное посадочное отверстие, рёбра и болтовое крепление крышки. Двухдисковое сцепление передаёт усилие через прижатые друг к другу поверхности трения. Для нормальной работы нужны не только исправные диски, но и правильное положение сборки относительно вала, ремней и механизма выключения. Число ручьёв и дисков помогает сузить подбор, однако само по себе не определяет взаимозаменяемость.

Когда требуется замена

Повод проверить сцепление — пробуксовка под нагрузкой, рывки при трогании, неполное выключение или посторонний шум. Если обороты двигателя растут, а тяга не увеличивается соразмерно, причина может быть в износе поверхностей трения. При этом похожее поведение бывает из-за проскальзывания ремней или неверной регулировки привода. До замены стоит определить источник неисправности: новая сборка не устранит перекос ременной передачи или заедающий механизм выключения.

Замена сцепления в сборе особенно уместна, когда повреждения затрагивают несколько его частей. Трещины корпуса, деформированная крышка, повреждённые ручьи и изношенная посадка требуют отдельного внимания. Перегрев и попадание масла на поверхности трения также способны нарушить работу. Если есть следы масла, нужно найти и устранить его источник, иначе неисправность может повториться после установки.

Что сверить при подборе

Сравните сборку со снятым сцеплением: наружный диаметр, общую ширину, размер и форму посадочного отверстия, способ фиксации на валу. Для шкива проверьте профиль и ширину ручьёв, расстояния между ними и их расположение относительно посадки. Отдельно сопоставьте крепления и место взаимодействия с механизмом выключения. Несовпадение этих параметров может помешать монтажу, сместить ремни или оставить недостаточный ход для размыкания дисков.

Установка и проверка

Работу выполняют при остановленном двигателе и исключённом случайном запуске. Перед снятием освобождают ременную передачу и отмечают расположение крепежа, втулок и шайб, если они есть в конструкции. Посадку очищают, вал и фиксирующие детали проверяют на износ. Сборку устанавливают без ударов по крышке и без попыток стянуть перекошенную посадку крепежом. Порядок затяжки и регулировку привода выбирают по документации мототрактора.

Одновременно осматривают ремни, ответный шкив и детали механизма выключения; повреждённые или изношенные части заменяют по состоянию. После монтажа проверяют соосность шкивов, натяжение ремней и свободный ход привода. Поверхности трения и ручьи должны оставаться чистыми, без масла. Первую проверку проводят без рабочей нагрузки, с установленными защитными ограждениями: сцепление должно включаться плавно и полностью выключаться, без задеваний и биения.
