Рычаг отжимной сцепления (лапка) для минитракторов Foton 244, Jinma 244/264

Рычаг отжимной сцепления Foton 244, Jinma 244/264

Отжимная лапка передаёт усилие от выжимного подшипника на нажимной диск сцепления. В корзине таких рычагов три: они расположены по окружности, качаются на своих осях и при нажатии на педаль одновременно отводят нажимной диск от ведомого. Именно от их состояния зависит, полностью ли выключается сцепление, легко ли включаются передачи и не ведёт ли трактор при выжатой педали.

Конструкция детали

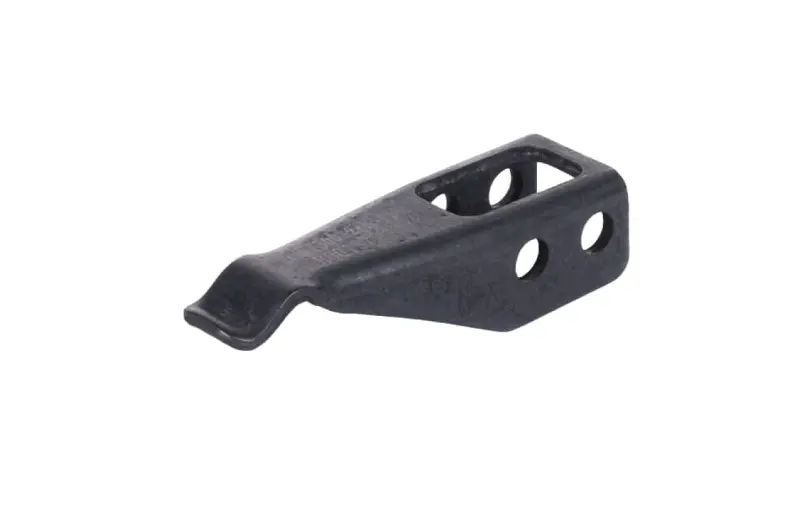

Рычаг выполнен цельным, без составных и разборных соединений — это важно для детали, которая при каждом выжиме педали работает на изгиб. Со стороны корзины расположена массивная вилка с проушинами: сквозное отверстие служит посадочным местом под ось качания, второе принимает палец тяги нажимного диска. Противоположный конец сделан узким и загнутым: по нему скользит выжимной подшипник, поэтому именно эта зона принимает основную нагрузку и изнашивается первой. Металл покрыт тёмным защитным слоем, который снижает риск появления налёта коррозии на детали, пока она лежит в запасе.

Когда меняют отжимные рычаги

Лапки относятся к деталям, которые изнашиваются постепенно, но в какой-то момент перестают поддаваться регулировке. Менять их пора, если появились такие признаки:

• педаль выжимается до конца, но сцепление продолжает вести, а передачи включаются с ударом и хрустом;
• на носке рычага образовалась выработка, ступенька или задир от выжимного подшипника;
• отверстия под ось и под палец разбиты, в соединениях заметен люфт;
• рычаг погнут или треснул после перегрева сцепления и работы с пробуксовкой;
• три лапки не удаётся вывести в одну плоскость регулировочными болтами — резьба и опорные площадки уже выбраны.

Ставить рычаги принято комплектом из трёх штук: если оставить рядом с новым два изношенных, нажимной диск будет отходить с перекосом, а свежая деталь примет на себя повышенную нагрузку и быстро повторит судьбу старых.

Как подобрать

Отжимные лапки китайских минитракторов внешне похожи, но взаимозаменяемы далеко не всегда. При подборе ориентируйтесь на несколько размеров:

• модель трактора и тип сцепления — у однодискового и двухдискового узла форма и длина лапок отличаются;
• длина рычага от оси качания до загнутого носка;
• диаметр отверстия под ось и диаметр отверстия под палец;
• толщина вилки, чтобы она без натяга и без болтанки вставала в кронштейн корзины.

Самый надёжный способ — приложить новый рычаг к снятому и сравнить длину, положение отверстий и профиль носка. Если сцепление уже разобрано, полезно сразу осмотреть оси, пальцы и регулировочные болты: изношенный крепёж съедает часть хода и не даёт выставить лапки ровно.

Установка и регулировка

После сборки корзины концы трёх рычагов выставляют в одну плоскость регулировочными болтами и контролируют одинаковый размер от опорной поверхности до носков. Разброс даже в доли миллиметра приводит к перекосу нажимного диска, неполному выключению сцепления и ускоренному износу ведомого диска. Оси и проушины перед сборкой смазывают, болты после регулировки надёжно контрят, а через несколько часов работы проверяют свободный ход педали и при необходимости повторяют регулировку.

Комплект исправных отжимных рычагов возвращает сцеплению чёткое выключение и мягкое включение: трактор трогается без рывков, передачи входят тихо, а нажимной и ведомый диски работают в расчётном режиме. Такую деталь имеет смысл держать в запасе тем, кто использует минитрактор на тяжёлых работах с частым переключением передач и реверсом.
