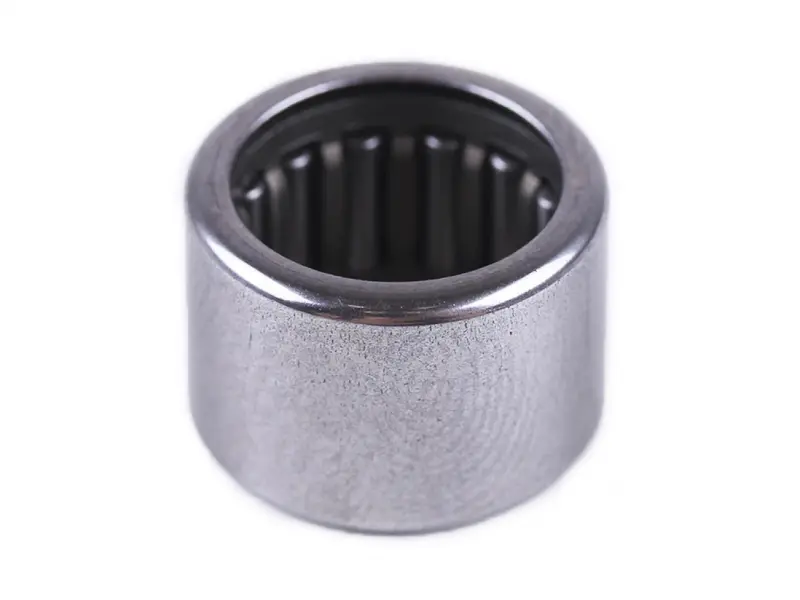

Подшипник шестерни стартера игольчатый НК1010 СВ250 AMG

Игольчатый подшипник НК1010 СВ250 AMG предназначен для шестерни стартера. Он поддерживает её при вращении и снижает трение между подвижными деталями пускового механизма. Исправная опора помогает шестерне сохранять положение относительно оси: при износе подшипника появляется лишний люфт, а нагрузка на сопряжённые поверхности становится неравномерной.

Устройство и работа

Внутри цилиндрической наружной обоймы расположены тонкие продольные ролики — иглы. При относительном вращении они перекатываются по сопряжённой поверхности. Такая конструкция позволяет разместить опору в ограниченном пространстве вокруг оси шестерни. Для её работы важны не только состояние игл, но и качество поверхности, по которой они катятся: задиры и выработка на ней мешают новому подшипнику работать ровно.

Когда требуется замена

Повод проверить подшипник — заметное качание шестерни на опоре, шероховатое вращение, заедание или посторонний шум при работе стартера. При разборке обращают внимание на повреждённые иглы, следы коррозии, потемнение от перегрева и повреждения обоймы. Одного шума недостаточно для вывода: похожие признаки могут давать изношенные зубья и соседние опоры. Оценивать подшипник лучше вместе с деталями, с которыми он непосредственно соприкасается.

Что сверить при подборе

Сопоставьте обозначение НК1010 и снятый подшипник, затем проверьте внутренний и наружный диаметры, ширину и форму торцов. Размеры нужно сверять по измерениям или документации конкретного механизма. Также проверьте посадку в шестерне и диаметр сопряжённой оси. Совпадение только наружного диаметра не означает, что деталь подойдёт: другая ширина может нарушить расположение шестерни, а неверный внутренний размер — вызвать люфт или затруднить вращение.

Осмотрите посадочное отверстие, поверхность оси и соседние упорные шайбы, если они предусмотрены конструкцией. Канавки, задиры и следы проворачивания обоймы требуют внимания до сборки. Если поверхность качения изношена, одной замены подшипника может оказаться недостаточно. Повреждённые уплотнения и фиксирующие детали также проверяют и при необходимости заменяют, чтобы сохранить смазку и правильное положение опоры.

Особенности установки

Перед снятием запомните глубину посадки подшипника и расположение прилегающих деталей. Старую обойму извлекают подходящим съёмником или оправкой, не повреждая отверстие шестерни. Посадочные поверхности очищают от загрязнений и проверяют на заусенцы. Новый подшипник устанавливают без перекоса, передавая усилие на запрессовываемую обойму через подходящую оправку. Давить на иглы или забивать деталь ударами по краю нельзя: деформация может вызвать заедание сразу после сборки.

Смазку и глубину установки выбирают по требованиям пускового механизма. После сборки проверьте, что шестерня вращается ровно, без подклинивания и чрезмерного люфта, а прилегающие детали стоят на своих местах. Слишком свободная посадка ведёт к проворачиванию обоймы и износу отверстия; перекос или чрезмерное сжатие обоймы мешают работе игл. Если вращение стало тугим, причину устраняют до запуска двигателя.
