Пластина сальника редуктора КПП Mini AMG

Пластина сальника редуктора КПП Mini AMG — деталь крепления в зоне уплотнения вала. При ремонте этого соединения важно сохранить правильное положение сальника и свободное вращение вала. Само уплотнение обеспечивает сальник, а состояние прилегающей пластины влияет на правильность сборки. Поэтому при течи масла проверяют не только уплотняющую кромку, но и крепление, посадочное место и прилегающие поверхности.

Конструкция и причины замены

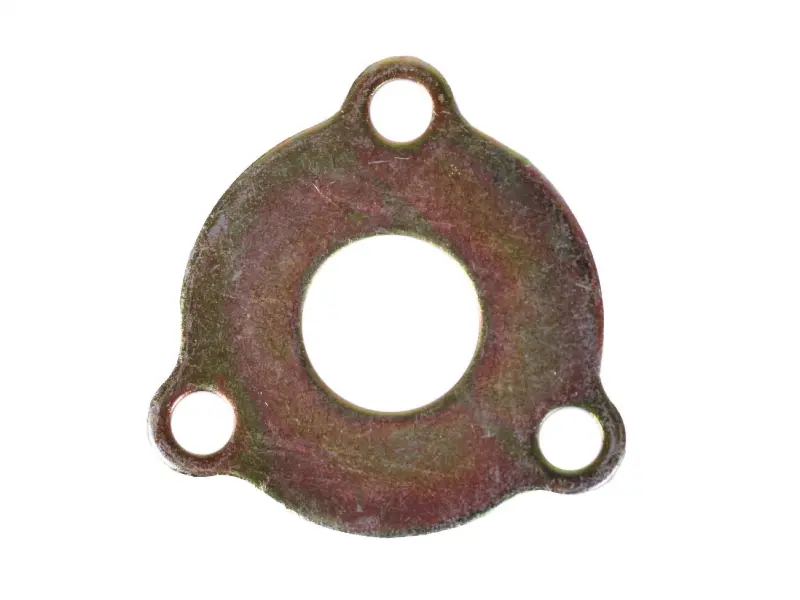

Пластина имеет округлый контур с тремя выступами под крепёж. В центре расположено большое круглое отверстие, по краям — три меньших. При подборе важны и центральный проход, и взаимное расположение крепёжных отверстий: совпадения общего контура недостаточно для установки без перекоса.

Причиной замены могут стать изгиб, трещины возле отверстий, разбитые края под крепёж или повреждения поверхности прилегания. Деформация иногда появляется после неравномерной затяжки либо снятия с поддеванием. Если пластина перестала ровно прилегать к ответной поверхности, затягивать её сильнее для устранения зазора нельзя: сначала нужно найти причину и проверить состояние детали.

Что сверить со снятой пластиной

Используйте старую деталь как образец, а обозначение Mini AMG — как дополнительный ориентир. Сопоставьте наружный контур, диаметр центрального отверстия, толщину и расположение всех трёх точек крепления. Отдельно проверьте диаметры крепёжных отверстий и расстояния между их центрами. Даже небольшое несовпадение может помешать ровной посадке.

• Проверьте плоскость прилегания: изгиб старой пластины не должен становиться образцом формы для новой.
• Сверьте свободное пространство вокруг вала и соседних деталей, чтобы края пластины ничего не задевали.
• Оцените крепёж и резьбу в ответной детали: повреждённое соединение не исправляется заменой одной пластины.

Установка и проверка соединения

Перед разборкой очистите участок вокруг сальника, чтобы грязь не попала внутрь редуктора. Запомните сторону установки пластины и последовательность снятых деталей. После демонтажа уберите загрязнения с поверхности прилегания, осмотрите её на забоины и проверьте сальник. Повреждённую или затвердевшую уплотняющую кромку нельзя восстановить новой пластиной; такой сальник меняют отдельно.

При сборке совместите все отверстия и сначала наживите крепёж без окончательной затяжки. Пластина должна садиться ровно, без принудительного изгиба и подтягивания одного края винтом. Затягивайте крепления постепенно и равномерно, соблюдая порядок и момент, предусмотренные для конкретного редуктора. Не увеличивайте отверстия и не подгибайте деталь ради совпадения посадки.

После сборки проверьте отсутствие контакта пластины с вращающимися деталями и проконтролируйте место уплотнения при пробной работе. Повторная течь требует проверки сальника, поверхности вала и его люфта. Неправильно подобранная или перекошенная пластина может нарушить положение деталей возле уплотнения, поэтому совпадение посадочных размеров важнее внешнего сходства.
