Переключатели приборной доски правые Foton 354/404 AMG

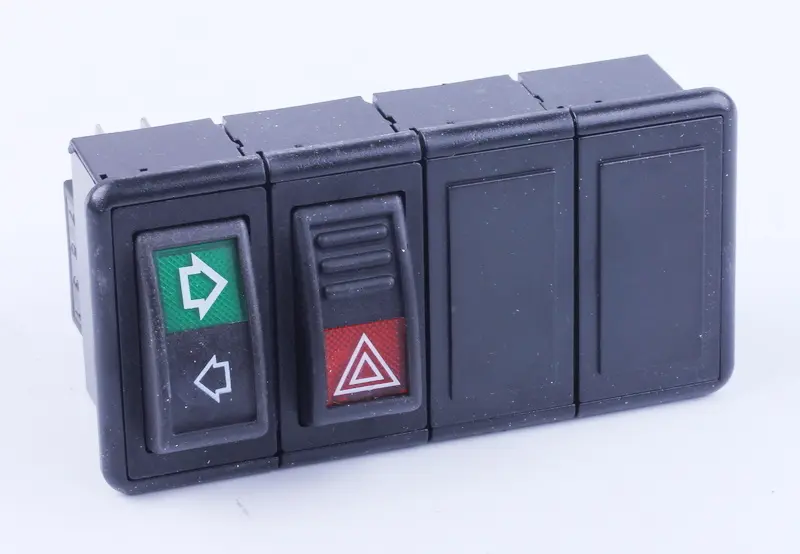

Правые переключатели приборной доски Foton 354/404 AMG служат для управления указателями поворота и аварийной сигнализацией. Это блок с прямоугольной лицевой рамкой: слева расположена клавиша со стрелками вправо и влево, рядом — клавиша с обозначением аварийной сигнализации. Его подбирают при замене повреждённых переключателей, когда управление световыми сигналами стало ненадёжным или корпус перестал держаться в панели.

Органы управления

На клавише поворотов нанесены две белые стрелки: верхняя направлена вправо и выделена зелёным полем, нижняя направлена влево. Соседняя клавиша имеет рельефные поперечные выступы и белый треугольник на красном поле. Такая разметка помогает различать команды при работе с приборной доской. Справа находятся две секции без обозначений; при подборе учитывают расположение всех секций и общую форму блока.

Корпус и рамка тёмного цвета. Для замены важны не только лицевая сторона и рисунки на клавишах, но и посадка корпуса в панель, крепления и подключение с обратной стороны. Одинаковое назначение переключателей само по себе не означает одинакового расположения контактов.

Когда требуется замена

Повод проверить переключатели — заедание клавиш, чрезмерный люфт, срабатывание только при сильном нажатии или пропадание сигнала при движении клавиши. Трещины корпуса и повреждённые фиксаторы также мешают нормальной работе: блок смещается в проёме и тянет за собой проводку. Износ контактов, попадание влаги и загрязнение могут приводить к нестабильному включению.

Если указатели поворота или аварийная сигнализация не работают, сначала проверяют питание, соединения и исправность соответствующих устройств. Отказ лампы, плохой контакт в разъёме или неисправность реле не устраняются заменой клавиши. Потемневшие клеммы, следы нагрева и ослабленные соединения требуют внимания одновременно с заменой блока.

Что сверить при подборе

Сравните снятый блок с новым по форме рамки, расположению клавиш, размерам посадочной части и способу фиксации. Затем проверьте количество и расположение выводов, форму разъёмов и назначение каждого контакта по схеме техники. Отдельно сопоставьте положения клавиш и порядок включения функций: внешне одинаковые переключатели могут различаться контактной схемой.

Ошибка в размерах мешает закрепить блок без перекоса, а несовпадение подключения может вызвать неверную работу световых сигналов или короткое замыкание. Не подгоняйте разъём усилием и не переставляйте провода только по их цвету. Если старое подключение уже переделывали, ориентируйтесь на проверенную схему и назначение выводов.

Установка и проверка

Отключите питание техники и обеспечьте доступ к обратной стороне приборной доски. Зафиксируйте расположение подключений, отсоедините разъёмы за корпуса и освободите крепления старого блока. Осмотрите края посадочного проёма, фиксаторы, изоляцию проводов и клеммы. Повреждённые разъёмы и контакты заменяют вместе с неисправными переключателями, чтобы сохранить надёжное соединение.

Установите блок ровно, без давления на клавиши и натяжения проводов. После подключения проверьте левый и правый поворот по отдельности, затем аварийную сигнализацию и выключение каждой функции. Рамка должна устойчиво держаться в панели, клавиши — двигаться свободно, а соседние секции не должны мешать нажатию.
