Реле поворотов для мотоблоков 190N/195N и мототракторов AMG

Реле поворотов для мотоблоков 190N/195N и мототракторов AMG управляет прерывистым включением указателей поворота. Оно задаёт мигание ламп при включённом переключателе, чтобы выбранное направление было заметно другим участникам движения. Деталь заменяют при подтверждённой неисправности прерывателя: когда указатели перестают мигать, горят постоянно либо работают с перебоями из-за самого реле.

Корпус и подключение

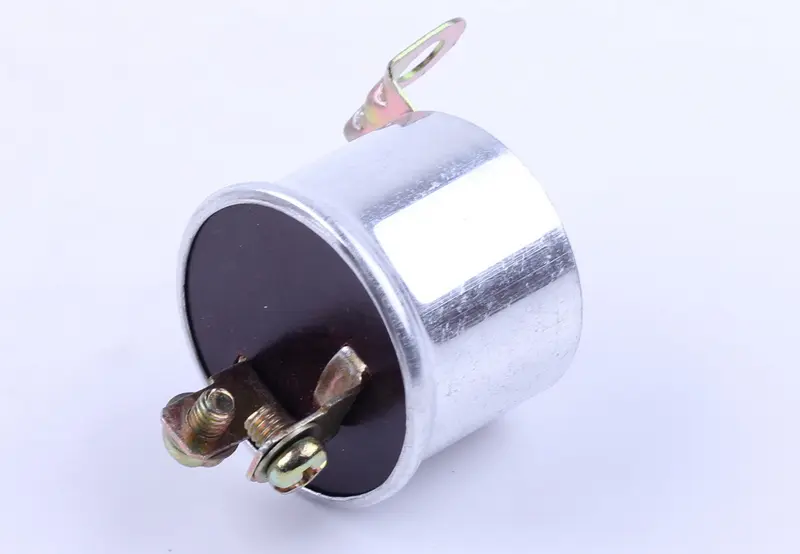

Реле имеет цилиндрический корпус серебристого цвета, тёмную торцевую часть и два винтовых вывода с гайками. Для фиксации предусмотрено выступающее ушко с отверстием. При подборе нужно учитывать расположение выводов и крепления: наконечники проводов должны подходить к контактам без натяжения, а корпус — размещаться на штатном месте. Одинаковая форма корпуса сама по себе ещё не означает одинаковые параметры работы.

Что сверить со снятым реле

Сопоставьте напряжение бортовой сети, обозначения контактов, схему подключения и допустимую нагрузку реле с параметрами установленного освещения. Учитывайте тип ламп: замена обычных ламп на светодиодные может изменить работу прерывателя, поэтому совместимость с ними проверяют отдельно. Число выводов должно соответствовать штатному подключению; ориентироваться только на цвет проводов или положение клемм нельзя.

Также сравните габариты снятой детали, положение крепёжного ушка и доступ к гайкам после установки. Между выводами и соседними деталями должно оставаться место для наконечников и их изоляции. Если крепление приходится устанавливать с перекосом или провод дотягивается до контакта лишь внатяжку, стоит ещё раз проверить выбор. Ошибка по нагрузке может вызвать неправильную частоту мигания, а неверное подключение — отказ указателей или повреждение проводки.

Когда нужна замена

Нестабильное мигание не всегда связано с реле. Похожий симптом дают перегоревшая лампа, окисленные соединения, плохой контакт массы или повреждение провода. Если неисправность проявляется только с одной стороны, сначала проверьте лампы и соединения этой стороны. Поводом проверить сам прерыватель служат отказ обеих сторон, постоянное свечение вместо мигания, следы перегрева возле выводов или нарушение работы при исправных лампах и проводке.

Установка и проверка

Отключите питание, зафиксируйте назначение проводов и только затем отсоединяйте старое реле. Осмотрите наконечники, изоляцию и крепление: окисленные контакты очищают, повреждённые наконечники и защитные колпачки заменяют. Закрепите новое реле без деформации ушка, подключите провода по схеме техники и затяните гайки так, чтобы наконечники не проворачивались. Не допускайте соприкосновения оголённых контактов с окружающими деталями.

После подключения питания проверьте указатели отдельно слева и справа: все предусмотренные лампы должны включаться и мигать устойчиво. Если мигание пропадает, становится слишком частым или контакты нагреваются, отключите питание и проверьте подключение, состояние соединений и соответствие нагрузки. Вместе с реле имеет смысл заменить повреждённые наконечники и изоляцию, чтобы старый плохой контакт не сохранил неисправность после ремонта.
