Переключатели приборной доски левые Foton 354/404 AMG

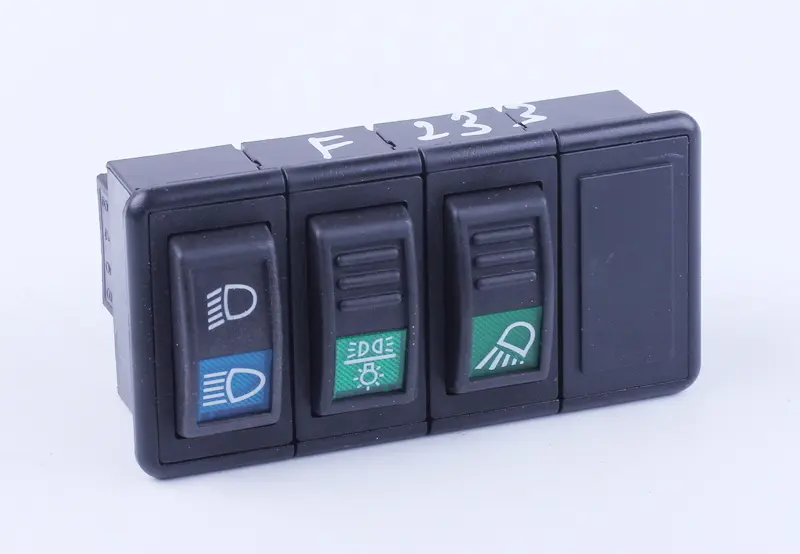

Левые переключатели приборной доски Foton 354/404 AMG предназначены для управления освещением с места водителя. Это блок в чёрной прямоугольной рамке с тремя клавишами и закрытой секцией справа. На клавишах нанесены световые символы, а нижние участки обозначены синим и зелёным цветом. При замене такой панели нужно сопоставить не только её лицевую часть, но и крепления, контакты и подключение проводов.

Конструкция и назначение

Клавиши собраны рядом, поэтому органы управления светом находятся в одном месте на приборной доске. На двух клавишах есть поперечные рёбра, которые помогают нащупать поверхность пальцем. Символы фар и ламп служат ориентирами при выборе нужного переключателя. Цветные участки сами по себе не определяют схему подключения: назначение контактов проверяют по снятому блоку и схеме техники.

Когда требуется замена

Повод проверить переключатели — заедание клавиши, нечёткая фиксация положения, чрезмерный люфт или свет, который появляется только при дополнительном нажатии. Трещины рамки и повреждённые крепления мешают блоку держаться в панели. Износ контактов, загрязнение и попадание влаги могут вызывать перебои в работе. Потемнение разъёма, следы оплавления или запах перегретой изоляции требуют также проверки ответной колодки и проводки: замена одной панели не устраняет причину перегрева.

Что сверить при подборе

Сопоставьте форму рамки, расположение клавиш и закрытой секции, размеры посадочного проёма и глубину пространства за приборной доской. Проверьте способ фиксации блока и положение креплений. Панель должна садиться без перекоса и давления на соседние детали. Сходство передней стороны ещё не означает, что задняя часть и подключение совпадают со снятой деталью.

Отдельно сравните число и расположение контактов, форму разъёмов, направляющие колодок и порядок проводов. Уточните положения каждой клавиши и какие контакты соединяются при переключении. Если старые колодки ремонтировали, ориентироваться только на цвет проводов нельзя. Ошибка в подключении может привести к неправильной работе света, короткому замыканию и нагреву соединений. Несовпадение креплений способно оставить блок незакреплённым либо повредить рамку при попытке вдавить её в проём.

Установка и проверка

Перед снятием обесточьте технику и отметьте расположение колодок. Освободите крепления старого блока, обеспечив доступ к его задней стороне; отсоединяйте разъёмы за корпус, не тяните за провода. Осмотрите ответные контакты, изоляцию и края посадочного проёма. Повреждённые клеммы и колодки следует заменить, а ослабленные соединения восстановить до подключения новой панели.

Подключите блок по проверенной схеме, уложите провода без натяжения и защемления, затем закрепите рамку. После восстановления питания поочерёдно проверьте положения всех клавиш и соответствующие световые приборы. Клавиши должны двигаться свободно, а панель — оставаться неподвижной при нажатии. Если свет работает с перебоями или соединение нагревается, прекратите проверку и устраните неисправность подключения.
