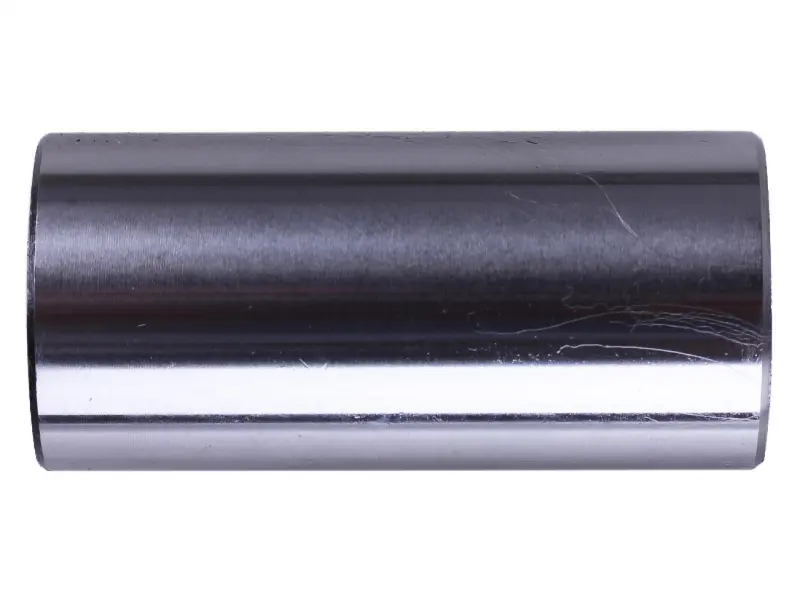

Палец поршневой Ø35 мм, L-75 мм для двигателя JD3102

Палец поршневой Ø35 мм, L-75 мм для дизеля JD3102

Поршневой палец соединяет поршень с верхней головкой шатуна и передает на нее усилие от сгорания топлива. Позиция подобрана под дизельный двигатель JD3102 производства Jiangdong: наружный диаметр 35 мм, длина 75 мм, цилиндрическое тело со шлифованной поверхностью по всей длине.

Для какой техники

JD3102 — трехцилиндровый четырехтактный дизель с водяным охлаждением мощностью около 40 л.с. Моторы этой серии ставят на китайские минитракторы, в первую очередь на Jinma 404 и близкие по конструкции машины того же класса. Палец такого размера нужен при переборке двигателя: замене поршней и гильз, ремонте шатунной группы или устранении стука в верхней головке шатуна. Отдельная позиция выручает, когда поршни еще пригодны к дальнейшей работе, а выработка появилась только на самом пальце и втулке шатуна.

Что деталь делает в двигателе

Палец заходит в бобышки поршня и проходит сквозь втулку верхней головки шатуна, образуя подвижное шарнирное соединение. Он принимает знакопеременную нагрузку на каждом такте, поэтому поверхность детали шлифуется под точную посадку. Увеличенный зазор дает характерный звонкий стук на прогретом моторе, слишком плотная посадка приводит к задирам и局 перегреву в зоне бобышек. Осевое положение пальца в поршне задают стопорные кольца, которые не позволяют ему смещаться и царапать зеркало гильзы.

Подбор и проверка размеров

• Диаметр 35 мм — сверьте его с отверстием бобышек поршня и внутренним диаметром втулки шатуна: расхождение даже в десятые доли миллиметра делает сборку невозможной.
• Длина 75 мм — снятую деталь меряют штангенциркулем от торца до торца. Короткий палец не дойдет до второй бобышки, длинный не даст нормально поставить стопорные кольца.
• Поршневая группа мотора — у JD3102 диаметр поршня около 101,75 мм, высота поршня 100 мм, расстояние от оси отверстия под палец до днища 42 мм. По этим цифрам легко убедиться, что перед вами поршневая именно этой серии, а не похожая внешне от другого дизеля.
• Состояние старой детали — измерьте износ и овальность в двух плоскостях. При выработке, задирах или цветах побежалости палец меняют вместе с втулкой верхней головки шатуна, иначе новая деталь быстро повторит износ.

Установка

Перед сборкой промойте поршень, посадочные отверстия и втулку шатуна, продуйте канавки под стопорные кольца. Палец и втулку смажьте моторным маслом. Плотную посадку облегчает равномерный прогрев поршня: деталь заходит без ударов молотком, которые сбивают геометрию бобышек. Стопорные кольца ставят новые и обязательно проверяют, что каждое село в канавку по всей окружности. После сборки поршень должен свободно качаться на шатуне без ощутимого поперечного люфта.

Характеристики

• Тип детали: палец поршневой
• Диаметр: 35 мм
• Длина: 75 мм
• Двигатель: JD3102 (Jiangdong)
• Применение: минитракторы с дизелем JD3102, включая Jinma 404

Если мотор идет в полную переборку, разумнее брать палец сразу вместе с кольцами, вкладышами и втулкой верхней головки шатуна: менять его отдельно после сборки двигателя выйдет заметно дороже по трудозатратам, чем поставить новую деталь в один заход.
