Опора передняя переднего моста DongFeng 240/244

Опора передняя переднего моста DongFeng 240/244

Литая опора, через которую передний мост минитрактора соединяется с полурамой и получает возможность качаться относительно продольной оси машины. Через неё передаётся вес передней части трактора, удары от неровностей поля и боковые нагрузки при работе с навесным оборудованием, поэтому от состояния этой детали напрямую зависят устойчивость хода и ресурс всего переднего моста.

Конструкция и принцип работы

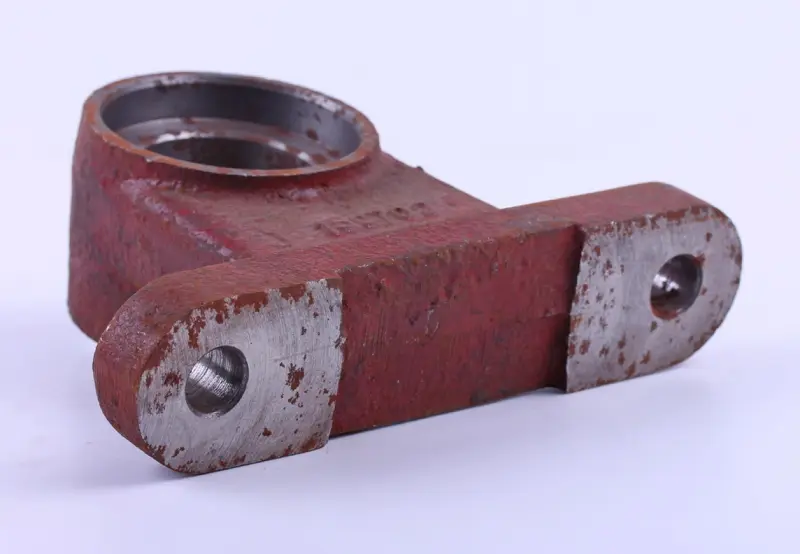

Корпус выполнен цельнолитым: массивная бобышка с расточенным гнездом под втулку и два механически обработанных прилива с крепёжными отверстиями. Гнездо рассчитано на посадку втулки передней опоры размером 45х50х43 мм, которая работает как подшипник скольжения для оси качания моста. Опорные плоскости и отверстия обработаны, поэтому деталь становится на посадочное место без перекоса и сохраняет соосность с задней опорой. Наружные поверхности окрашены, что сдерживает коррозию отливки при постоянной работе в грязи и влаге.

Передняя и задняя опоры работают в паре и образуют ось, вокруг которой мост отслеживает рельеф, пока рама трактора остаётся стабильной. Как только зазор в передней опоре вырастает, мост начинает гулять, на неровностях появляется характерный стук, а лишняя нагрузка перекидывается на цапфы, шкворни и рулевые тяги.

Совместимость

Деталь предназначена для переднего моста минитракторов DongFeng 240 и DongFeng 244. Аналогичная схема переднего моста применяется на машинах Jinma 200/204/240/244 и Foton 240/244, поэтому опора такого типа нередко подходит и для них — при совпадении посадочных размеров и исполнения передней балки.

Что проверить при подборе

• диаметр и глубину расточки под втулку: посадочный размер втулки — 45х50х43 мм;
• диаметр крепёжных отверстий в приливах и расстояние между ними;
• взаимное расположение приливов и бобышки относительно старой детали;
• состояние ответной задней опоры моста — изношенную пару разумнее менять вместе;
• величину люфта оси качания: вместе с опорой обычно ставят и новую втулку.

Преимущества

• Цельнолитой корпус держит вес передней части трактора и ударные нагрузки без деформации посадочного гнезда.
• Расточенное гнездо под отдельную втулку позволяет в дальнейшем восстанавливать зазор в шарнире качания заменой одной втулки, а не всей опоры.
• Обработанные плоскости приливов дают плотное прилегание к раме и равномерную затяжку крепежа без подгонки по месту.
• Окрашенная поверхность отодвигает появление ржавчины на отливке при работе в поле и на влажном грунте.

Когда меняют переднюю опору

Разбитое гнездо под втулку, стук в передней части на неровностях, увеличенный люфт моста, трещины по телу отливки, сорванная резьба или разбитые крепёжные отверстия — типичные причины замены. Чаще всего опора выходит из строя после долгой работы с изношенной втулкой: ось качания начинает бить прямо по металлу и разбивает расточку, после чего восстановить нормальный зазор одной новой втулкой уже не удаётся.

Установка

Перед монтажом очистите посадочные плоскости на раме, осмотрите ось качания на предмет выработки и запрессуйте новую втулку в гнездо. Опору ставят вместе с задней, крепёж затягивают равномерно и крест-накрест, после чего проверяют качание моста: он должен ходить свободно, без закусывания и без ощутимого люфта. Шарнир качания требует регулярной смазки по регламенту обслуживания трактора — это заметно продлевает срок службы втулки и самой расточки.

Держать такую опору в ремонтном комплекте имеет смысл при любом обслуживании передней части DongFeng 240/244: она возвращает узлу правильную геометрию, убирает стуки и снимает лишнюю нагрузку с рулевого управления и поворотных цапф.
