Опора корпуса выжимного подшипника DongFeng 354/404

Опора корпуса выжимного подшипника DongFeng 354/404

Деталь входит в механизм сцепления китайских минитракторов DongFeng 354 и DongFeng 404 и служит основанием, по которому перемещается корпус выжимного подшипника. Именно через нее усилие от вилки выключения сцепления доходит до нажимного диска, поэтому от состояния опоры зависит четкость выключения сцепления, легкость включения передач и плавность трогания трактора с места.

Конструкция и назначение

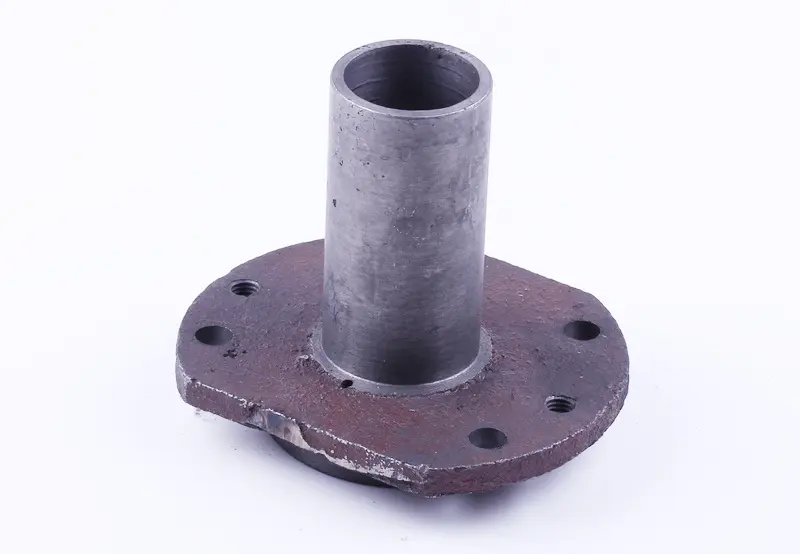

Опора выполнена цельной металлической: массивный круглый фланец переходит в длинный цилиндрический хвостовик со сквозным внутренним отверстием. Фланец прикручивается болтами к передней стенке корпуса трансмиссии и фиксирует деталь соосно первичному валу, который проходит внутри хвостовика. Наружная поверхность хвостовика работает как направляющая: по ней скользит корпус с выжимным подшипником каждый раз, когда механизатор нажимает педаль сцепления.

Крепежные отверстия расположены по окружности фланца под штатные болты трактора, отверстия имеют разный диаметр под соответствующий крепеж и фиксацию детали в нужном положении. Цельная конструкция без сварных стыков здесь принципиальна: она удерживает соосность направляющей и не дает выжимному подшипнику перекашиваться под нагрузкой, а закаленная рабочая поверхность хвостовика дольше сопротивляется истиранию от постоянного скольжения муфты.

Когда требуется замена

• Сцепление перестало выключаться до конца, передачи включаются туго или с характерным хрустом.
• Педаль сцепления идет рывками, чувствуется закусывание и подклинивание при нажатии и обратном ходе.
• На направляющей поверхности хвостовика появились задиры, ступенчатая выработка или следы заклинивания муфты.
• Трещины у основания хвостовика, деформация фланца или поврежденная резьба в крепежных отверстиях.
• Плановая разборка сцепления для замены дисков или выжимного подшипника — опору осматривают и меняют вместе с ними, чтобы не вскрывать трансмиссию повторно.

Как подобрать и установить

Опору подбирают по модели трактора и по геометрии снятой детали. Сравнивайте наружный диаметр и длину хвостовика, диаметр внутреннего отверстия под первичный вал, диаметр фланца, а также количество и расположение крепежных отверстий по окружности. Совпадение этих размеров важнее внешнего сходства: на китайских минитракторах смежных серий встречаются опоры близкой формы, но с другим шагом отверстий или другой длиной направляющей части.

Перед установкой очистите посадочную плоскость трансмиссии от старого герметика и загрязнений, проверьте состояние манжеты первичного вала и при необходимости замените ее — добираться до нее позже придется с той же разборкой. Направляющую поверхность хвостовика перед сборкой смазывают тонким слоем консистентной смазки, чтобы муфта ходила свободно. Болты фланца затягивают равномерно, крест-накрест, после чего проверяют свободный ход педали и регулировку привода сцепления.

Такую опору берут при капитальном ремонте сцепления DongFeng 354/404, а также в запас для техники, которая работает с частыми остановками и переключениями — на пахоте, при работе с прицепом и погрузчиком нагрузка на механизм выключения сцепления заметно выше, а его износ идет быстрее.
