Муфта соединительная шлицевая Jinma 404

Муфта соединительная шлицевая Jinma 404

Стальная переходная деталь трансмиссии минитрактора Jinma 404, через которую крутящий момент передаётся от узла сцепления дальше по силовой линии. Муфта садится на шлицевой вал и работает как жёсткое разъёмное соединение: удерживает соосность, передаёт вращение без проскальзывания и позволяет рассоединить валы при ремонте, не разбирая трансмиссию целиком.

Конструкция

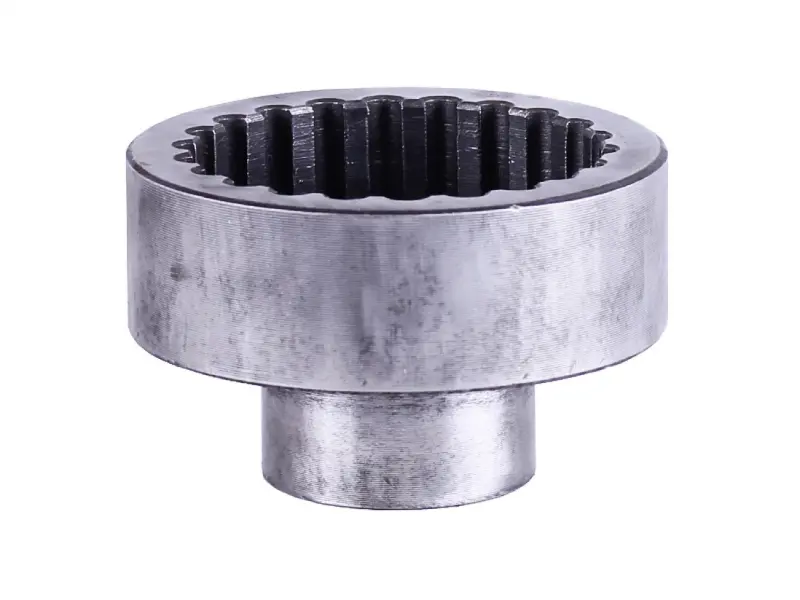

Корпус выполнен из цельной стали и имеет ступенчатую форму: широкая цилиндрическая часть большего диаметра переходит в узкий цилиндрический хвостовик. Внутри проходят прямые шлицы, нарезанные по всей высоте посадочного отверстия — именно они принимают нагрузку и передают момент на вал. Наружные поверхности и торцы обработаны механически, исполнение — металл без декоративного покрытия, поэтому перед монтажом достаточно протереть посадочные поверхности насухо.

Где применяется

Jinma 404 — минитрактор с двухдисковым сцеплением и двухскоростным валом отбора мощности 540/1000 об/мин, поэтому силовая линия у него разветвлённая: часть момента идёт на коробку передач, часть — на привод ВОМ. Соединительные муфты в такой схеме стоят на стыках валов и принимают на себя всю передаваемую нагрузку. При замене изношенного сцепления или ремонте коробки эту деталь осматривают одной из первых: шлицевое зацепление вырабатывается раньше, чем сами валы.

Преимущества

• Цельностальной корпус без сварных соединений — держит ударные нагрузки в момент включения сцепления и не деформируется при резком трогании.
• Шлицы на всю высоту отверстия — момент распределяется по большому числу зубьев, зацепление меньше сминается и дольше сохраняет плотную посадку без люфта.
• Ступенчатая форма с опорным пояском — деталь фиксируется по торцу и не смещается вдоль вала под нагрузкой.
• Разъёмное шлицевое соединение — валы разъединяются при обслуживании без выпрессовки и нагрева, ремонт занимает меньше времени.

Как подобрать

Муфты Jinma внешне похожи между собой, но отличаются посадочными размерами, поэтому подбирают их по снятой детали. Замерьте наружный диаметр, общую высоту и высоту каждой ступени, диаметр отверстия по вершинам и впадинам шлицев, пересчитайте количество шлицев. Дополнительно уточните модификацию трактора и модель установленного двигателя: у серии 404 и родственных машин встречаются разные исполнения узла сцепления, и деталь от соседней модели либо не сядет на вал, либо даст избыточный зазор.

Когда пора менять

Типичные признаки износа — стук и щелчки при трогании, рывки в момент включения сцепления, вибрация на разгоне, ощутимый угловой люфт при покачивании вала рукой. После разборки смотрят на шлицы: скругление и смятие боковых граней, задиры, следы наклёпа и продольные выработки означают, что плотность посадки уже нарушена. Продолжать работу с разбитой муфтой не стоит — она быстро портит ответные шлицы вала, а замена вала обходится значительно дороже.

При установке проверьте, нет ли забоин на шлицах вала, снимите заусенцы и нанесите тонкий слой пластичной смазки, чтобы деталь садилась без перекоса и легче снималась при следующем обслуживании. Такую муфту берут в запас при плановом ремонте сцепления и коробки передач, а также готовят заранее, если трактор постоянно работает с навесным оборудованием и приводом от ВОМ — именно там нагрузка на соединения валов самая высокая.
