Катушка зажигания (магнето) для мотокосы с двигателем 1E32F

Катушка зажигания для мотокосы с двигателем 1E32F

Модуль зажигания в сборе для двухтактных бензиновых мотокос и триммеров, построенных на распространенном двигателе 1E32F рабочим объемом около 22,5 см³ и мощностью порядка 0,65 кВт. Именно эта деталь отвечает за искру на свече: при ее отказе двигатель нормально прокручивается стартером, компрессия и топливо есть, а запуска не происходит.

Как устроена и что делает

Катушка работает в паре с магнитами маховика. Когда коленчатый вал вращается, магниты проходят мимо подковообразного сердечника и наводят напряжение в первичной обмотке, а модуль преобразует его в высоковольтный импульс и в нужный момент подает на свечу. Отдельного питания узел не требует — энергию он получает только от вращения двигателя, поэтому исправное магнето дает искру уже с первого рывка стартера.

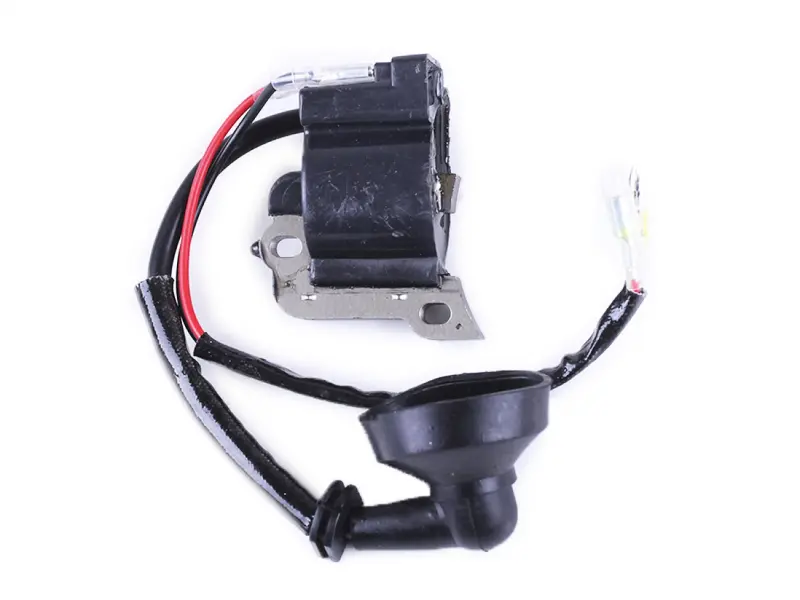

Корпус залит компаундом и посажен на шихтованный сердечник из стальных пластин с монтажной площадкой под два крепежных винта. Из корпуса выведен высоковольтный провод с резиновым свечным колпачком, а также два провода, красный и черный, с плоскими клеммами для подключения к кнопке остановки двигателя.

Когда меняют катушку

• Искра пропала полностью, хотя свеча новая и колпачок сидит плотно.
• Мотор запускается на холодную, а после прогрева глохнет и не заводится, пока не остынет — типичное поведение катушки с межвитковым замыканием.
• Искра слабая и желтая, коса троит, не набирает обороты и проваливается под нагрузкой.
• Поврежден высоковольтный провод, порван или потерян свечной колпачок.
• Корпус треснул, оплавился или замаслен после разгерметизации картера.

Как подобрать замену

Ориентируйтесь на модель двигателя, а не на торговую марку самой косы: один и тот же силовой агрегат 1E32F ставят под разными брендами садовой техники. Снимите старую катушку и сравните расстояние между крепежными отверстиями, форму и высоту сердечника, а также сторону, с которой выходят провода — от этого зависит, ляжет ли деталь под кожух вентилятора без натяга. Отдельно проверьте длину высоковольтного провода: он должен свободно доставать до свечи и не натягиваться на изгибе штанги.

Преимущества

• Высоковольтный провод со свечным колпачком входит в состав модуля — при ремонте не нужно переставлять старый провод с трещинами и подсевшей изоляцией, из-за которых искра уходит на массу.
• Провода остановки двигателя оконцованы плоскими клеммами — подключение к штатной кнопке выполняется разъемом, без скруток и пайки.

Установка и настройка

Катушку прикручивают к картеру двумя винтами так, чтобы полюса сердечника смотрели на магниты маховика. Зазор между сердечником и маховиком выставляют тонкой прокладкой: маховик поворачивают магнитами к катушке, подкладывают прокладку, притягивают винты и затем ее убирают. Увеличенный зазор ослабляет искру, слишком малый приводит к задеванию маховика. После сборки провод остановки подключают к штатной клемме, а колпачок надевают на свечу до фиксации.

Запасной модуль зажигания стоит держать под рукой каждому, кто косит регулярно: замена занимает несколько минут и возвращает технику в работу без разборки двигателя. Деталь подходит и для планового ремонта изношенной косы, и для восстановления мотора после долгого хранения, когда искра пропала вместе с растрескавшейся изоляцией высоковольтной части.
