Катушка зажигания мотокосы 1E40F-44F [D]

Катушка зажигания мотокосы 1E40F-44F [D] формирует высоковольтный импульс для свечи, от которого зависит воспламенение топливной смеси. Она устанавливается рядом с маховиком двигателя и работает во взаимодействии с его магнитами. Исправная катушка нужна как для запуска, так и для устойчивой работы мотокосы после прогрева.

Конструкция и подключение

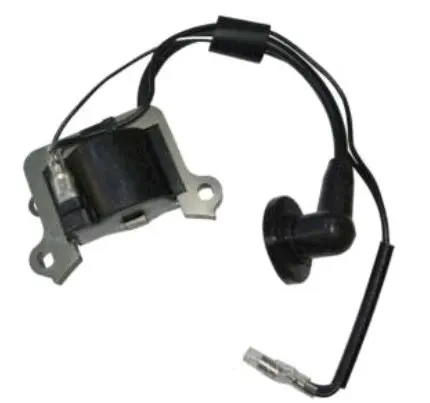

У катушки чёрный корпус, сердечник с крепёжными отверстиями и высоковольтный провод с угловым свечным колпачком. Отдельный тонкий провод заканчивается контактным наконечником. При подборе учитывают расположение этих элементов: корпус должен занять штатное место, а провод к свече — пройти под кожухом без натяжения и резких перегибов.

Свечной колпачок обеспечивает соединение со свечой и закрывает место контакта. Повреждение его оболочки, надлом провода или ослабленное соединение могут вызывать перебои даже при исправной самой катушке. Поэтому при замене оценивают весь путь от катушки до свечи, а не только состояние корпуса.

Когда нужна замена

Повод проверить катушку — отсутствие искры, затруднённый запуск, внезапная остановка двигателя или перебои, которые появляются после нагрева. Такие симптомы сами по себе ещё не определяют неисправность: похожее поведение бывает при дефекте свечи, плохом контакте в колпачке или повреждении провода выключателя остановки. Замена имеет смысл после проверки этих соединений и подтверждения неисправности зажигания.

К типичным причинам отказа относятся повреждение изоляции, перегрев, вибрация и механическое воздействие на провод. Трещины корпуса, следы протирания оболочки и повреждённые контакты требуют внимания. Если искра пропадает именно на горячем двигателе, проверка только на холодной мотокосе может не выявить проблему.

Что сверить со снятой катушкой

• Обозначение двигателя и исполнение установленной системы зажигания.
• Расстояние между центрами крепёжных отверстий, форму сердечника и положение корпуса относительно маховика.
• Направление выхода и длину высоковольтного провода, форму колпачка и его посадку на свече.
• Количество выводов, форму контактов и способ подключения провода остановки двигателя.

Совпадения названия двигателя недостаточно, если отличаются крепления или подключение. Неподходящий корпус может мешать установке кожуха, короткий провод будет натянут, а неверное соединение с выключателем — нарушать остановку двигателя. Подгонять крепёжные отверстия или изменять сердечник ради установки не следует.

Особенности установки

Работу выполняют на остывшем двигателе со снятым свечным колпачком. До демонтажа запоминают прокладку проводов и расположение контактов. После снятия катушки очищают её посадочные места и осматривают крепёж, маховик и провод выключателя. Повреждённую свечу или изношенные соединения заменяют по состоянию.

Новую катушку устанавливают с зазором до маховика, указанным в инструкции к двигателю. Слишком малый зазор грозит касанием вращающихся деталей, слишком большой может ухудшить искрообразование. После затяжки крепежа проверяют свободное вращение маховика, укладывают провода вдали от горячих и подвижных частей и возвращают кожух. Завершающая проверка включает запуск, работу после прогрева и остановку штатным выключателем.
