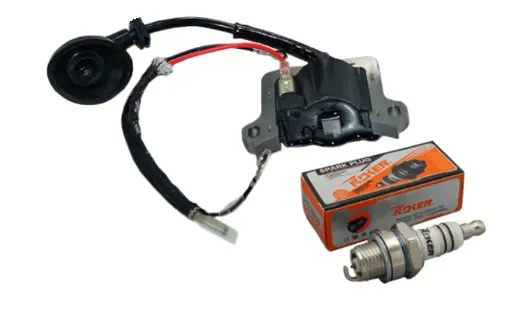

Катушка зажигания для мотокосы 1E40F/44F со свечой

Катушка зажигания для мотокосы 1E40F/44F со свечой

Комплект предназначен для ремонта системы зажигания бензиновых мотокос и триммеров с двигателем семейства 1E40F/44F. В него входят катушка с высоковольтным проводом и свечным колпачком, а также свеча зажигания. Такое сочетание подходит для обслуживания техники, у которой отсутствие искры, затрудненный запуск или перебои в работе связаны с неисправностью катушки либо состоянием свечи.

Назначение и конструкция

Катушка устанавливается рядом с маховиком двигателя. При прохождении магнитов маховика возле сердечника она формирует высоковольтный импульс и передает его по изолированному проводу к свече. Искровой разряд между электродами свечи воспламеняет топливовоздушную смесь в цилиндре. Исправность обеих деталей необходима для уверенного запуска, устойчивой работы на холостом ходу и набора оборотов без пропусков зажигания.

Катушка выполнена на металлическом сердечнике и монтажном основании с двумя точками крепления. Конструкция включает встроенный высоковольтный кабель, защитный колпачок для подключения к свече и отдельные низковольтные выводы с разъемами. Свеча входит в комплект отдельно, поэтому при ремонте можно одновременно обновить источник импульса и деталь, непосредственно создающую искровой разряд в камере сгорания.

Что проверить при подборе

• Обозначение двигателя. Комплект рассчитан на семейство 1E40F/44F; маркировку двигателя следует сверить до покупки.
• Монтажную геометрию. Сравните форму сердечника, расположение крепежных ушей, расстояние между отверстиями и положение катушки относительно маховика.
• Провод и колпачок. Длина высоковольтного кабеля должна позволять проложить его штатным маршрутом без натяжения, контакта с горячими поверхностями и подвижными деталями.
• Разъемы. Количество, форма и расположение низковольтных выводов должны соответствовать проводке ремонтируемой мотокосы.
• Параметры свечи. Сверьте резьбу, длину резьбовой части, тип контактного вывода и рекомендованную производителем двигателя тепловую характеристику.

Совпадения только по названию серии недостаточно, поскольку у мотокос одной мощности встречаются разные исполнения крепежа и проводки. Надежнее сопоставить новую катушку со снятой деталью по всем монтажным признакам. Диаметр поршня или рабочий объем двигателя также не заменяют проверку основания, сердечника и разъемов.

Замена и установка

Перед монтажом очищают посадочное место и проверяют состояние маховика, проводки и выключателя остановки двигателя. Катушку закрепляют в том же положении, что и штатную, а зазор между сердечником и магнитной частью маховика выставляют по сервисным данным конкретной мотокосы. Слишком большой или неравномерный зазор способен ослабить искрообразование, а контакт сердечника с вращающимся маховиком недопустим.

• Повторите штатную схему подключения низковольтных выводов, не меняя назначение разъемов.
• Проложите высоковольтный провод без резких перегибов и убедитесь, что изоляция не зажата кожухом.
• Установите свечу с зазором между электродами, указанным в инструкции двигателя, затем плотно наденьте свечной колпачок.
• После сборки вручную проверьте свободное вращение маховика и надежность крепления катушки.

Комплект подходит для планового ремонта или восстановления мотокосы после диагностики системы зажигания. Если старая свеча покрыта нагаром, имеет поврежденный изолятор или изношенные электроды, а катушка не обеспечивает стабильного импульса, совместная замена этих деталей позволяет не оставлять в системе заведомо проблемный компонент.
