Катушка зажигания мотокосы 1E40F-44F SVET

Катушка зажигания мотокосы 1E40F-44F SVET формирует высоковольтный импульс для искры на свече. От исправности катушки зависит воспламенение топливной смеси при запуске и дальнейшей работе двигателя. Деталь устанавливается рядом с маховиком, а высоковольтный провод соединяет её со свечой. При подборе замены нужно учитывать не только обозначение двигателя, но и крепление, расположение выводов и форму свечного колпачка.

Конструкция и причины замены

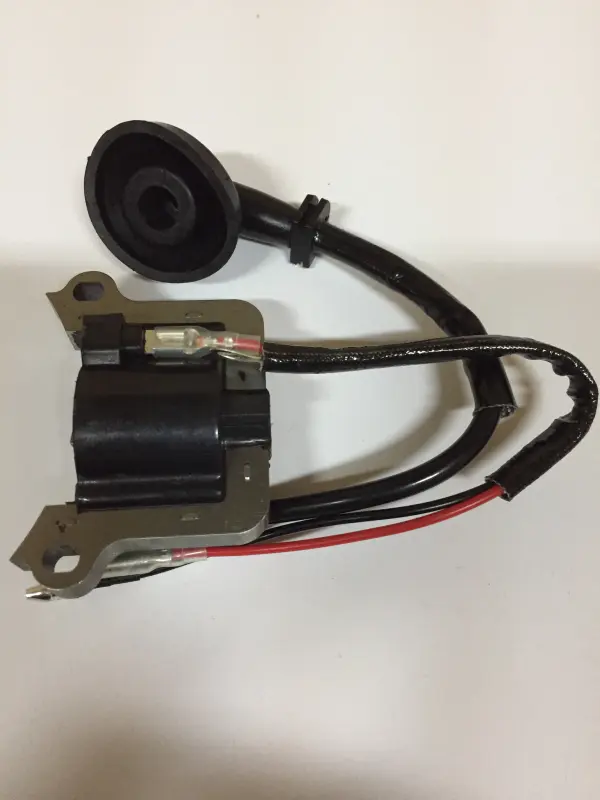

Катушка имеет чёрный корпус, основание с крепёжными отверстиями, высоковольтный провод со свечным колпачком и тонкие провода с контактными наконечниками. Основание удерживает деталь в заданном положении относительно маховика. Провода необходимо уложить так, чтобы они не натягивались, не касались вращающихся частей и не пережимались кожухом.

Поводом для проверки катушки становятся отсутствие искры, затруднённый запуск, перебои и остановка двигателя после прогрева. Такие симптомы сами по себе ещё не определяют неисправную деталь: похожие проявления возможны при проблемах со свечой, её контактом или проводом выключения двигателя. Замена катушки оправданна после проверки этих соединений и подтверждения неисправности зажигания.

Осмотрите корпус и изоляцию проводов на трещины, потёртости и следы перегрева. Повреждение изоляции может приводить к утечке высокого напряжения, а ослабленный контакт в колпачке — к нестабильной искре. Если перебои возникают только на горячем двигателе, это стоит учитывать при диагностике: проверка остывшего узла не всегда воспроизводит неисправность.

Что сверить со снятой катушкой

Сравните расположение и расстояние между крепёжными отверстиями, форму основания и положение его рабочих поверхностей относительно маховика. Проверьте габариты корпуса и свободное место под кожухом. Совпадение одного обозначения не заменяет эту проверку: при другом креплении катушку нельзя будет правильно выставить, даже если внешне корпус близок к старому.

Отдельно сопоставьте длину и направление выхода высоковольтного провода, посадку колпачка на свече, количество тонких проводов и тип их наконечников. Провод должен доходить до свечи без натяжения и укладываться по штатному маршруту. Подключение сверяют по схеме мотокосы и назначению выводов, а не только по цвету изоляции. Ошибка в подключении может нарушить образование искры или работу выключателя двигателя.

Особенности установки

Работайте на остывшем двигателе, исключив случайный запуск. До снятия катушки запомните расположение проводов и точек подключения. После демонтажа очистите посадочные поверхности, осмотрите крепёж, свечу, колпачок и провод выключения. Повреждённые сопутствующие детали стоит заменить: новая катушка не устранит плохой контакт в оставшемся соединении.

Установите катушку на штатное место и выставьте зазор относительно маховика по инструкции конкретного двигателя. Затяните крепёж, сохранив положение детали, затем проверьте свободное вращение маховика без касания основания. Слишком малый зазор создаёт риск контакта деталей, а неправильное положение катушки способно вызвать проблемы с искрообразованием. Закрепите провода, плотно посадите колпачок и верните защитный кожух. После сборки проверьте запуск, устойчивость работы и остановку двигателя штатным выключателем.
