Муфта скольжения Jinma 404 AMG

Муфта скольжения Jinma 404 AMG — деталь для соединения сопряжённых частей механизма и передачи вращения через шлицевое зацепление. При подборе замены нужно учитывать не только модель техники, но и геометрию снятой муфты: от совпадения посадки зависит, сможет ли соединение передавать нагрузку без перекоса и избыточного люфта.

Конструкция и работа соединения

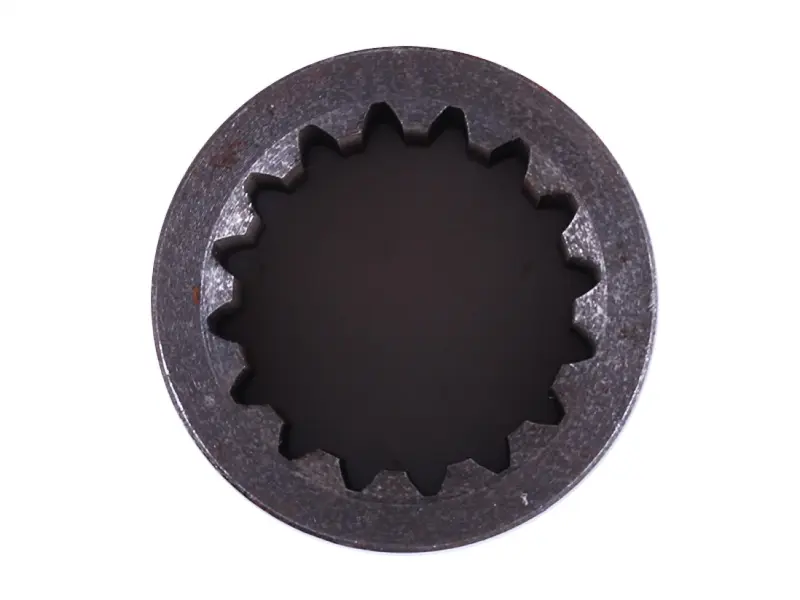

Муфта имеет круглую наружную форму и внутренний зубчатый профиль. В таком соединении нагрузку воспринимают боковые поверхности шлицев. Их состояние влияет на плотность посадки и равномерность контакта с ответной деталью. Изношенный профиль увеличивает свободный ход между сопряжёнными частями, а повреждённые кромки могут мешать сборке и перемещению соединения.

Наружный диаметр сам по себе не определяет пригодность замены. Две близкие по внешнему размеру муфты могут отличаться внутренним профилем или длиной посадки. Попытка установить неподходящую деталь с усилием способна повредить шлицы ещё до начала работы механизма.

Когда муфту стоит заменить

При разборке проверяют боковые поверхности зубьев, их вершины и края отверстия. Поводом для замены служат сколы, трещины, заметная выработка, деформация и задиры, которые нарушают посадку. Удары при изменении нагрузки, увеличенный люфт или затруднённое перемещение соединения — причины осмотреть муфту вместе с ответными шлицами. По одному шуму определять неисправность этой детали нельзя.

Износ может ускоряться из-за перекоса, ударных нагрузок, загрязнения и работы с повреждённой ответной частью. Если установить новую муфту на сильно выработанные шлицы, люфт может сохраниться, а нагрузка будет приходиться на ограниченные участки профиля. Поэтому замену оценивают по состоянию обеих сопряжённых поверхностей.

Что сверить при подборе

• Число и форму внутренних шлицев, ширину зубьев и впадин — профиль должен совпадать с ответной деталью.
• Наружный диаметр, толщину муфты и размеры посадочного отверстия — измерять следует по участкам без выраженной выработки.
• Форму торцов, фаски и расположение упорных поверхностей — они влияют на положение детали после сборки.
• Способ удержания муфты в механизме и предусмотренный ход соединения — замена не должна нарушать фиксацию или упираться в соседние детали.

Особенности установки

Работу выполняют на остановленной технике, исключив случайный запуск и движение механизма. До снятия муфты отмечают её ориентацию и порядок расположения соседних деталей. Посадочные поверхности очищают, затем проверяют ответные шлицы на заусенцы, замятия и неравномерный износ. Одновременно осматривают упоры и крепёж, удерживающие соединение в нужном положении.

При сборке совмещают шлицы и устанавливают муфту без перекоса. Не стоит компенсировать несовпадение профиля ударами или стягивать детали крепежом. Если посадка требует неожиданно большого усилия, нужно проверить размеры, положение и состояние сопрягаемых поверхностей. Смазку применяют по требованиям конкретного механизма. После фиксации проверяют посадку, предусмотренное перемещение и отсутствие контакта с соседними деталями; первые проверки проводят без резкой нагрузки.
