Муфта основного вала сцепления соединительная Jinma 404

Муфта основного вала сцепления Jinma 404

Соединительная муфта основного вала сцепления — стальная шлицевая втулка, через которую крутящий момент от сцепления передается дальше по трансмиссии минитрактора Jinma 404, включая исполнение 404C. Это ремонтная позиция: ее меняют, когда шлицевое соединение разбилось и появился люфт, а валы и корпусные детали еще пригодны к работе.

Конструкция

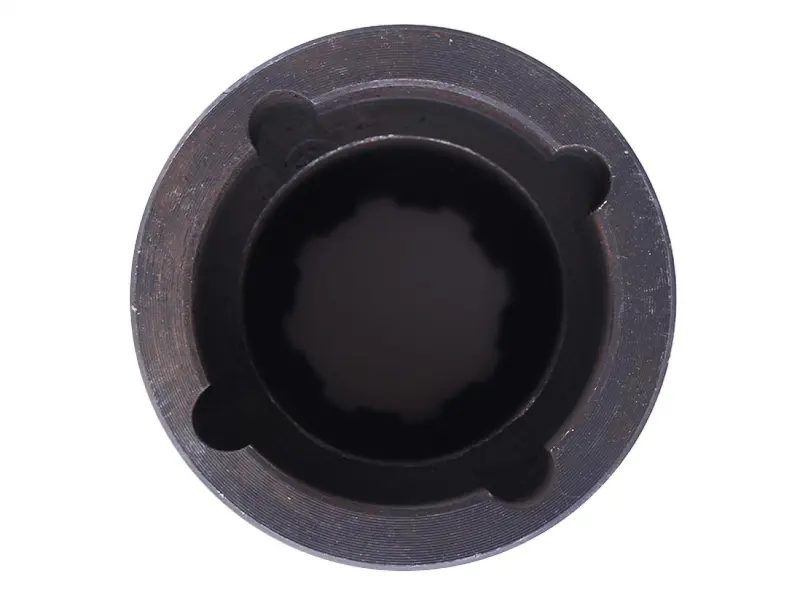

Деталь изготовлена из стали и выполнена короткой цилиндрической втулкой со сквозным шлицевым отверстием — шлицы идут по всей глубине посадки, поэтому момент передается по граням, без шпонок и стяжных болтов. С одного торца втулка усилена опорным буртом увеличенного диаметра, по кромке которого сделаны четыре паза-выборки: они задают положение муфты при сборке и служат местом захвата при установке и демонтаже. Наружная поверхность темная, с концентрическими следами токарной обработки по бурту.

Что она делает в узле сцепления

Вся нагрузка от трогания с места, работы на пониженных передачах и реверса с навесным оборудованием проходит через шлицевое соединение. Муфта принимает эти рывки на себя и изнашивается первой, защищая более дорогие валы: сминаются и закругляются грани втулки, а шлицы вала сохраняются дольше. Поэтому такую муфту относят к изнашиваемым деталям сцепления и меняют по мере появления зазора, не дожидаясь, пока разобьет ответный вал.

Когда пора менять

• Металлический стук и люфт в зоне сцепления при трогании и при сбросе газа.
• Соединение проворачивается под нагрузкой: обороты растут, а тяги на колесах нет.
• Грани шлицов на снятой втулке закруглены, с наклепом или ступенькой износа.
• Муфта качается на валу, садится с ощутимым угловым зазором.
• Трещины, сколы или следы перегрева по бурту и по кромке шлицевого отверстия.

Как подобрать

В сцеплении Jinma 404 применяется несколько соединительных муфт, и между собой они не заменяются. Муфта основного вала отличается от муфты вторичного вала посадочными размерами и профилем шлицов, поэтому подбирать ее нужно по снятой детали: измерьте наружный диаметр втулки, ее длину и диаметр шлицевого отверстия, посчитайте количество шлицов и сверьте форму бурта. Дополнительно уточните модель трактора и установленный двигатель — в семействе Jinma встречаются разные комплектации трансмиссии, и деталь от соседней модели может не сесть на вал.

Установка

Перед посадкой новой втулки шлицы вала очищают от старой смазки и продуктов износа, а сам вал осматривают на задиры и наклеп: если грани вала уже сработаны, новая муфта разобьется так же быстро. Соединение собирают на тонкий слой консистентной смазки, муфта должна заходить от усилия руки или легкого нажатия — удары молотком по бурту деформируют кромку и мешают дальнейшей разборке. После сборки проверяют отсутствие осевого перекоса, свободный ход механизма и работу сцепления под нагрузкой на малой скорости.

Замена изношенной муфты возвращает четкую передачу момента от сцепления к трансмиссии, убирает стук при трогании и продлевает ресурс валов. Деталь удобно брать сразу при разборке узла — вместе с дисками сцепления, подшипником выжима и прокладками, чтобы собрать трактор за один заход.
