Муфта зубчатая шлицевая для минитрактора Jinma 404

Муфта зубчатая Jinma 404

Стальная деталь трансмиссии минитрактора Jinma 404 — полноприводной машины с четырехцилиндровым дизелем на 40 л.с., которую держат для полевых, коммунальных и строительных работ. Муфта замыкает поток мощности между валом и ответной шестерней: пока ее зубья и шлицы целые, передача включается четко, а трактор уверенно тянет навесное оборудование.

Что дает такая конструкция

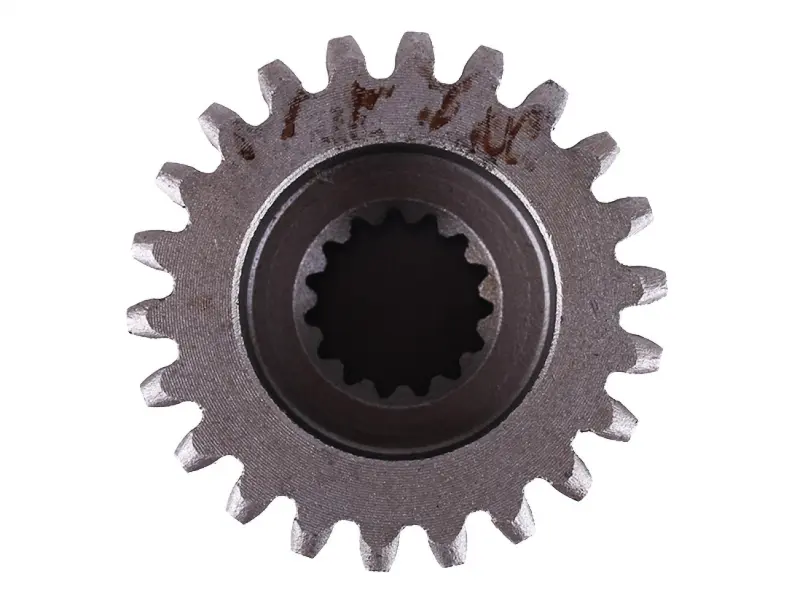

Деталь выполнена из цельной стальной заготовки и совмещает два разных соединения. Снаружи нарезан прямозубый венец с широкими зубьями, внутри ступицы — шлицевое отверстие. Шлицы жестко связывают муфту с валом и передают момент без проскальзывания, а наружные зубья входят в зацепление с сопряженной шестерней. Между венцом и отверстием проточена гладкая цилиндрическая шейка: она задает посадку по длине и удерживает деталь соосно валу, снижая перекос под нагрузкой.

Зубчатый профиль оставлен без покрытия, поэтому муфта прирабатывается к ответной паре и работает в масляной ванне картера. Широкий венец распределяет усилие по большему числу зубьев, что важно в тяговом режиме, когда момент растет рывками — при трогании с прицепом, заглублении плуга или включении привода на тяжелом грунте.

Когда деталь пора менять

• Зацепление самопроизвольно выключается под нагрузкой — торцы зубьев скруглились и выталкивают муфту.
• Появились сколы, забоины и клиновидный износ на наружных зубьях.
• Ощутимый люфт на шлицах вала, стук и рывки при трогании и смене режима.
• Муфта туго перемещается по шлицам из-за задиров и наклепа, включение требует усилия.
• В масле картера видна стальная стружка, а на сопряженной шестерне есть встречная выработка.

Как подобрать и поставить

Подбирают по снятой детали. Сравните наружный диаметр и ширину венца, количество и форму наружных зубьев, диаметр шлицевого отверстия, число и профиль шлицев, а также общую высоту ступицы — эти размеры должны совпасть один в один, иначе муфта не сядет на вал или не попадет в зацепление. Если трактор уже проходил ремонт трансмиссии, дополнительно уточните, какие детали ставили ранее: на машинах этой серии встречаются валы после переборки.

Перед сборкой промойте посадочное место, осмотрите шлицы вала и торцы ответной шестерни. Изношенную парную шестерню меняют вместе с муфтой — новая деталь на выработанном профиле разбивается быстро. Муфту надевают свободно, от руки, без ударов молотком по зубьям; заедание говорит о забоинах на шлицах вала, которые нужно вывести. После сборки заливают свежее трансмиссионное масло и проверяют включение сначала на неподвижном тракторе, затем под небольшой нагрузкой.

Такую муфту берут и в текущий ремонт, и в запас: в сезон разбитое зацепление останавливает трактор целиком, а замена одной детали обходится проще и дешевле, чем переборка всего корпуса передач.
