Муфта вала шлицевая DongFeng 354/404

Муфта вала шлицевая DongFeng 354/404

Соединительная стальная втулка карданной передачи привода переднего моста минитракторов DongFeng. Через нее крутящий момент уходит с раздаточного вала на передний ведущий мост, поэтому состояние шлицев определяет, включается ли полный привод мягко и без стука. Одинаковое решение применяется на моделях 244, 254, 354 и 404, так что деталь закрывает сразу несколько машин линейки.

Конструкция детали

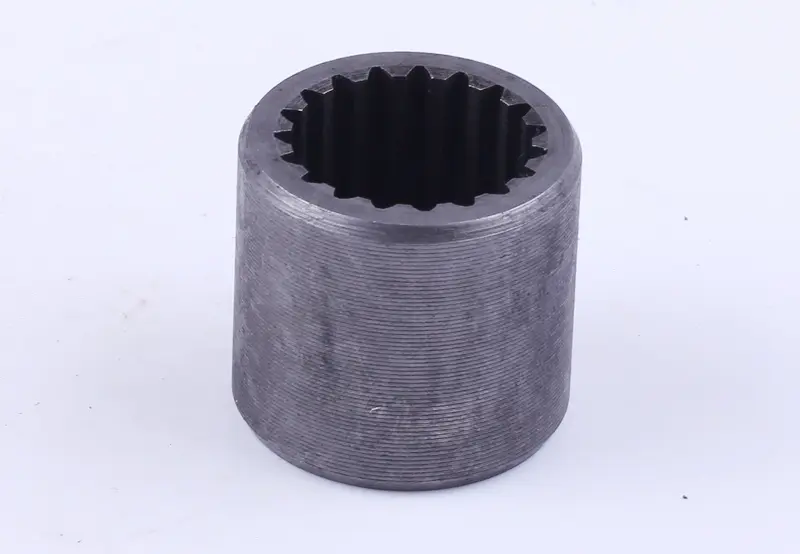

Втулка изготовлена цельной, с внутренними прямыми шлицами по всей длине и гладкой обточенной наружной поверхностью без зубьев, канавок под фланец и посадочных буртиков. Работает она как шлицевая обойма: надевается на хвостовики двух валов и жестко связывает их по вращению, оставляя возможность небольшого осевого перемещения при монтаже. Толстая стенка и компактная бочкообразная форма рассчитаны на то, что весь момент привода передается через короткий участок зацепления, где нагрузка на каждый шлиц максимальна.

Как подобрать замену

Шлицевые муфты китайских минитракторов внешне похожи, но невзаимозаменяемы, поэтому старую деталь стоит снять и промерить до заказа.

• Число внутренних шлицев — считается по торцу втулки и должно совпадать со шлицами хвостовика вала.
• Внутренний диаметр по впадинам и вершинам шлицев — определяет, сядет ли муфта на вал без люфта и без натяга.
• Длина втулки — задает глубину захода обоих хвостовиков; короткая муфта уменьшает площадь зацепления и быстро разбивается.
• Наружный диаметр — проверяется, если посадочное место ограничено корпусом или защитой кардана.
• Модель трактора и место установки — передний привод, вал отбора мощности и промежуточные валы используют разные втулки.

Преимущества

• Шлицы проходят по всей длине втулки, поэтому момент распределяется на максимальную площадь зацепления, а не на кромки.
• Цельная стальная заготовка без сварных соединений держит ударные нагрузки при включении переднего моста под нагрузкой.
• Гладкая наружная поверхность без выступов позволяет ставить муфту в тесном месте и не требует ориентации при сборке.

Когда пора менять

Изношенная муфта дает о себе знать характерным стуком в момент включения переднего моста, вибрацией на разгоне и заметным угловым люфтом при покачивании кардана рукой. При разборке видны скругленные, завальцованные или скрученные грани шлицев, следы наклепа и металлическая пыль в смазке. Дальше эксплуатировать такую деталь смысла нет: изношенная муфта быстро добивает шлицы самих валов, а они стоят несопоставимо дороже.

При установке очистите хвостовики от старой смазки и заусенцев, проверьте их на скручивание и заложите в шлицевое соединение консистентную смазку — она снижает наклеп и облегчает последующий демонтаж. Муфта надевается без ударов молотком по торцу: если деталь не идет, причина обычно в забитых шлицах вала, а не в самой втулке. Такую втулку имеет смысл держать в запасе, если трактор регулярно работает на грунте с включенным передним мостом — там шлицевое соединение изнашивается заметно быстрее.
