Карданный вал грунтофрезы (левый+правый) AMG

Карданный вал грунтофрезы передаёт вращение между частями привода, оси которых могут находиться под углом друг к другу. Шарниры на концах позволяют передавать крутящий момент при таком взаимном расположении соединений. При ремонте фрезы вал подбирают по присоединительным размерам и геометрии снятой детали: одного совпадения названия недостаточно для правильной установки.

Конструкция и причины замены

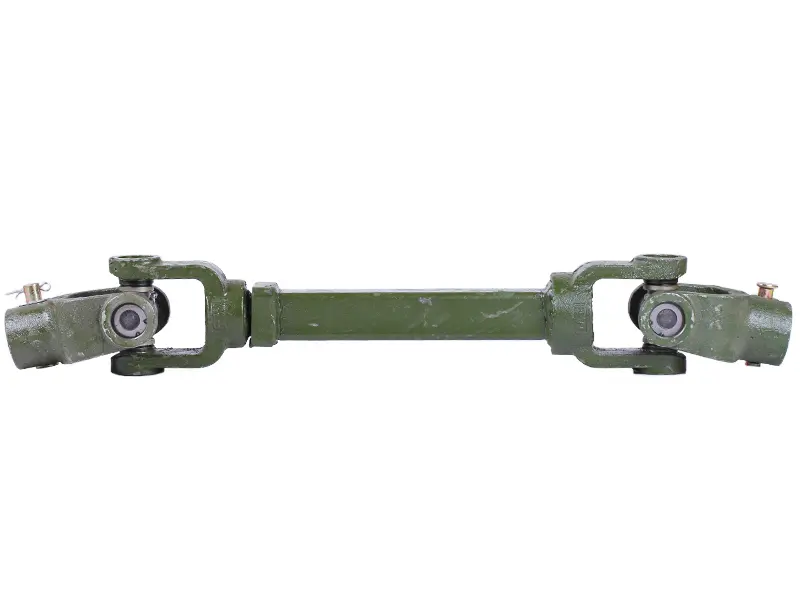

Вал имеет прямую центральную часть и два концевых карданных шарнира с вилками. Наружная поверхность окрашена в зелёный цвет. В названии сохранено обозначение «левый+правый» AMG. При подборе ориентируйтесь на устройство соединений, положение вилок и способ фиксации концов: от них зависит, получится ли установить вал без перекоса и обеспечить нормальную работу шарниров.

Повод проверить кардан — стук при включении привода или изменении нагрузки, заметный люфт в шарнирах, рывки и вибрация во время работы. На снятой детали проверяют плавность движения каждого шарнира, состояние вилок и посадочных мест. Заедание, трещины, изгиб центральной части или разбитые отверстия крепления требуют устранения причины неисправности. Похожие симптомы могут давать соседние соединения, поэтому замену вала стоит начинать с проверки того, где именно появился люфт.

Что сверить со снятым валом

• Общую длину и расстояние между местами присоединения. Сравнивайте детали в одинаковом положении шарниров, иначе результат измерения будет неточным.
• Форму и размеры обоих концевых соединений, глубину посадки и расположение отверстий фиксации. Крепление должно соответствовать ответным частям привода.
• Размеры вилок, положение шарниров относительно друг друга и свободное пространство вокруг них. При вращении они не должны задевать корпус или соседние детали.
• Способ удержания вала на ответных частях и состояние крепежа. Совпадение внешнего контура не заменяет проверки посадочных поверхностей.

Слишком длинный вал может создавать осевое усилие на соседние опоры, а слишком короткий — не обеспечивать необходимую глубину соединения. Несовпадение посадки или фиксаторов приводит к люфту и повреждению креплений. Если старую деталь сильно деформировало, её длину и положение концов дополнительно сверяют с присоединительными местами на самой грунтофрезе.

Особенности установки

Работу выполняют при остановленном двигателе и исключённом случайном запуске. До разборки отмечают положение вала и вилок, чтобы сохранить предусмотренную схему сборки. Сняв крепления, вал отсоединяют без ударов по шарнирам. Ответные посадки очищают и осматривают: изношенное соединение способно быстро вызвать люфт даже с новым валом.

Одновременно проверяют соседние опоры, втулки и фиксирующие детали, если они предусмотрены конструкцией привода. Повреждённые фиксаторы и изношенный крепёж заменяют. Вал устанавливают без натяга и перекоса, соблюдая порядок фиксации и затяжки, предусмотренный изготовителем техники. При наличии точек смазки шарниры обслуживают по инструкции грунтофрезы. После сборки проверяют свободу движения доступным для этой конструкции способом, возвращают защитные детали на место и проводят краткую проверку без рабочей нагрузки. Стук, заедание или вибрация — причина остановить привод и проверить сборку.
