Переходник для карданного вала 6х21 шлицов AMG

Переходник для карданного вала 6х21 шлицов AMG предназначен для соединения сопрягаемых частей карданного привода. Такая деталь передаёт вращение через шлицевое соединение и позволяет состыковать части привода с соответствующими посадками. При подборе важны параметры обоих соединяемых концов: переходник должен подходить к каждой ответной детали и занимать правильное положение в собранном приводе.

Конструкция и работа соединения

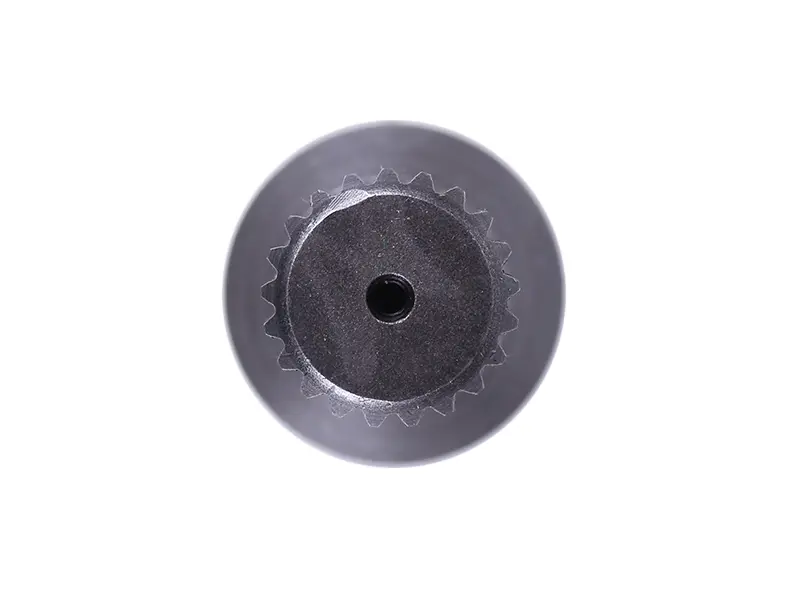

Деталь имеет наружный шлицевой участок, расширенную круглую часть корпуса и центральное отверстие на торце. Шлицы входят в ответный профиль и передают крутящий момент через контакт боковых поверхностей. Для такого соединения важны совпадение профиля и достаточная длина зацепления. Если детали соприкасаются лишь краями или переходник не доходит до своего посадочного положения, нагрузка распределяется неправильно и износ ускоряется.

Когда требуется замена

Поводом проверить переходник служат увеличившийся люфт в соединении, стук при смене нагрузки и повреждения шлицев. На снятой детали осматривают боковые поверхности зубьев, их края и участки посадки. Скругление профиля, сколы, трещины и заметная выработка требуют внимания. Причиной повреждений могут стать работа с ослабленным креплением, перекос, загрязнение посадки или ударные нагрузки. Сам по себе стук ещё не указывает на неисправность именно переходника: люфт нужно определить в месте сопряжения.

Что сверить при подборе

Обозначение 6х21 шлицов используют вместе с проверкой снятой детали и ответных частей. Сверяют число и форму шлицев на каждом соединении, наружные и внутренние посадочные диаметры, длину участков зацепления и общую длину переходника. Отдельно сравнивают расположение упоров, отверстий и способ фиксации. Совпадения одного торца недостаточно: второй конец также должен полностью соответствовать своей посадке.

Проверьте, хватает ли места для расширенной части корпуса и сохраняется ли необходимое взаимное положение частей привода. Ошибка по длине может помешать сборке или правильному закреплению. Слишком свободная посадка вызывает удары при передаче нагрузки, а чрезмерно тугая может указывать на несовпадение профилей, заусенцы или загрязнение. Подгонять неподходящие шлицы ударами либо стачиванием зубьев нельзя.

Установка и проверка

Работу выполняют при остановленном приводе, исключив случайный запуск и поддержав отсоединяемый вал. После снятия старого переходника очищают ответные посадки и проверяют их на выработку. Вместе с ними осматривают крепёж и предусмотренные конструкцией стопорные детали. Изношенная ответная часть не обеспечит плотного соединения с новым переходником, поэтому замена только одной детали может оставить прежний люфт.

Переходник совмещают со шлицами без перекоса и устанавливают до предусмотренного конструкцией положения. Крепление и смазывание выполняют по требованиям конкретного привода. После сборки проверяют фиксацию, отсутствие заедания и контакта с соседними деталями, возвращают защитные ограждения. При пробном включении стук или вибрация требуют остановки и повторной проверки посадок и крепления.
