Крестовина карданного соединения Musstang, Zubr, Viper 20×45 мм ST

Крестовина карданного соединения Musstang, Zubr, Viper 20×45 мм ST

Деталь предназначена для ремонта карданного соединения мототехники, указанной в применении Musstang, Zubr и Viper. Крестовина обеспечивает шарнирное соединение сопряжённых частей и позволяет передавать вращение при изменении угла между ними. Размер позиции указан как 20×45 мм, поэтому перед заказом необходимо сопоставить оба измерения с демонтированной деталью, а не ориентироваться только на марку техники.

Конструкция и назначение

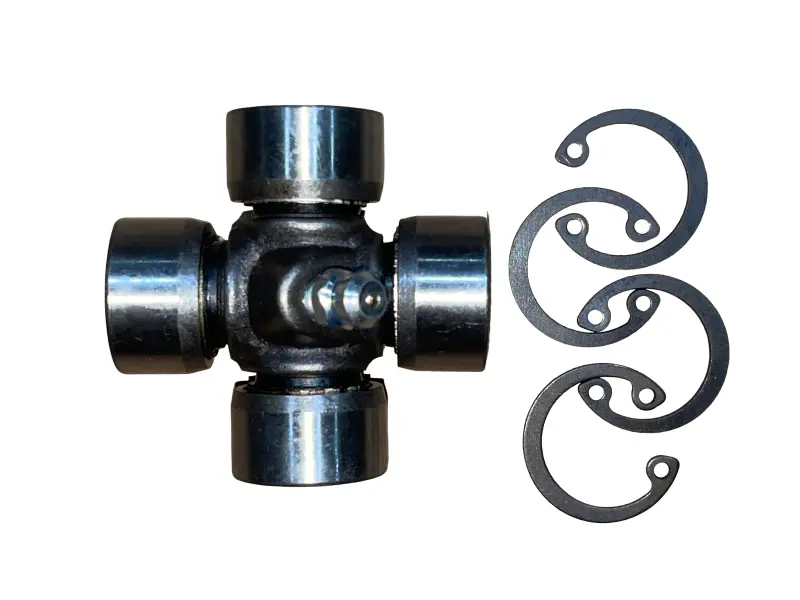

Крестовая центральная часть имеет четыре цапфы с цилиндрическими подшипниковыми чашками. Такая компоновка даёт соединению возможность отклоняться в двух взаимно перпендикулярных направлениях. На корпусе предусмотрена пресс-маслёнка для обслуживания шарнира. Обозначение ST относится к названию этой позиции и помогает отличить её от крестовин того же типоразмера в других исполнениях.

Исправная крестовина должна двигаться плавно, без закусывания и выраженного люфта. Проверка детали уместна при появлении стука в зоне карданного соединения, вибрации, неравномерного хода или свободного перемещения в сочленении. Такие признаки сами по себе не определяют единственную причину неисправности, поэтому вместе с крестовиной проверяют вилки, посадочные отверстия, фиксаторы и соседние части передачи.

Как проверить соответствие

Размерная запись 20×45 мм является главным ориентиром, но способ измерения крестовин зависит от конструкции чашек и расположения стопорных колец. Для подбора снимите нагрузку с демонтированной детали, полностью посадите противоположные чашки и измерьте их наружный диаметр штангенциркулем. Затем определите ширину крестовины между контрольными поверхностями противоположных чашек либо между посадочными поверхностями фиксаторов — в соответствии с устройством старого соединения.

Сравнивать нужно не одно число, а весь набор признаков: диаметр чашек, габарит по противоположным сторонам, форму чашек, расположение канавок под фиксаторы и способ удержания детали в вилке. Дополнительно проверьте ширину и состояние самой вилки. Даже небольшой налёт, заусенец или деформация посадочного места может мешать правильной установке новой крестовины.

• Тип детали: крестовина карданного соединения.
• Заявленный размер: 20×45 мм.
• Применение: мототехника Musstang, Zubr и Viper при совпадении размеров и конструкции соединения.
• Исполнение: ST.
• Обслуживание: конструкция оснащена пресс-маслёнкой.

Установка и последующая проверка

Перед монтажом очистите посадочные отверстия вилки и канавки фиксаторов, проверьте их на износ, трещины и деформацию. Подшипниковые чашки запрессовывают ровно, не допуская перекоса. При снятии и установке чашек важно сохранить правильное положение игольчатых роликов: смещённый ролик не позволит чашке занять расчётное положение и может вызвать тугой ход шарнира.

Чашки следует устанавливать только до положения, при котором фиксаторы полностью входят в свои канавки. Чрезмерное осевое сжатие способно ограничить движение крестовины. После сборки шарнир проверяют вручную в двух направлениях: ход должен оставаться равномерным, без заеданий, а ощутимый люфт отсутствовать. Пресс-маслёнку располагают так, чтобы к ней сохранялся доступ для обслуживания, если устройство вилки это позволяет.

Эта крестовина подходит для ремонта только при полном совпадении посадочных размеров и схемы фиксации. Названия Musstang, Zubr и Viper охватывают разную мототехнику и модификации, поэтому окончательное решение принимают после обмера снятой детали и осмотра вилки. Такой порядок выбора помогает избежать ситуации, когда крестовина формально имеет близкий размер, но не устанавливается в конкретное карданное соединение.
