Переходник для карданного вала 8×6 шлицов AMG

Переходник для карданного вала 8×6 шлицов AMG служит для соединения частей привода с разным числом шлицов. Он передаёт вращение через зацепление шлицевых поверхностей и позволяет состыковать соответствующие соединения на 8 и 6 шлицов. Такой переходник подбирают по обеим сопрягаемым деталям: совпадение только одной стороны ещё не означает, что соединение удастся собрать правильно.

Конструкция и назначение

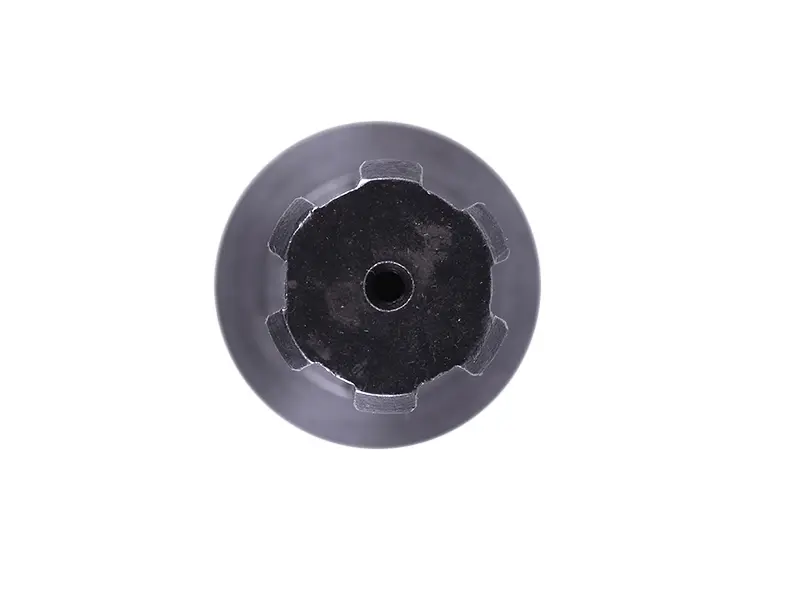

Деталь имеет цилиндрический корпус. На торце расположены шесть наружных выступов и центральное отверстие. При работе нагрузку воспринимают боковые поверхности шлицов, поэтому для соединения важны их профиль, состояние и достаточная глубина зацепления. Обозначение 8×6 указывает число шлицов соединений, а не диаметр или длину переходника.

Переходник нужен при сборке привода с соответствующими шлицевыми окончаниями либо взамен изношенной детали такого же исполнения. Он не устраняет перекос валов и не компенсирует повреждения ответной части. Если сопрягаемые поверхности уже разбиты, установка только нового переходника может оставить люфт и ускорить износ нового соединения.

Что сверить при подборе

Сравните переходник со снятой деталью и обоими окончаниями привода. Посчитайте шлицы с каждой стороны, проверьте расположение наружного и внутреннего соединений, диаметры по вершинам и впадинам, ширину зубьев и форму промежутков. Одинаковое число шлицов при другом профиле не обеспечивает правильной посадки.

Дополнительно сопоставьте общую длину, длину участков зацепления, глубину ответных отверстий и способ осевой фиксации. Переходник должен занимать предусмотренное место между частями привода: слишком длинная деталь может упереться раньше полной сборки, слишком короткая — оставить недостаточную площадь контакта. Центральное отверстие само по себе не определяет способ крепления; ориентируйтесь на устройство штатного соединения.

Когда требуется замена

Повод для проверки — увеличившийся вращательный люфт, стук при смене нагрузки, смятые кромки или заметная выработка боковых поверхностей шлицов. Трещины и сколы также требуют замены повреждённой детали. Тугая разборка может быть связана с коррозией или деформацией, поэтому после снятия очистите соединение и осмотрите обе сопрягаемые поверхности. Один только шум привода не доказывает износ переходника.

Установка и проверка

Работайте при остановленном приводе, исключив случайный запуск и вращение вала. Сняв штатное крепление, извлеките старый переходник, очистите посадочные поверхности и проверьте ответные шлицы. Осмотрите детали осевой фиксации; повреждённые крепёжные и стопорные детали замените. Смазку применяйте в соответствии с требованиями конкретного соединения.

Совместите шлицы и установите переходник без перекоса. Не забивайте его, если он останавливается в начале посадки: сначала проверьте профиль, загрязнения и заусенцы. Закрепите соединение предусмотренным способом, убедитесь в достаточной глубине зацепления и отсутствии непредусмотренного осевого перемещения. После сборки проверьте свободное вращение привода при отключённом источнике движения. Неправильная посадка вызывает ударную нагрузку на кромки шлицов и может привести к потере передачи вращения.
