Муфта кулачковая шлицевая Jinma 244

Муфта Jinma 244

Кулачковая шлицевая муфта трансмиссии минитрактора Jinma 244 — деталь, через которую включается и выключается передача крутящего момента внутри корпуса коробки. Муфта садится на шлицевой вал, перемещается по нему вилкой и в крайнем положении входит торцевыми кулачками в ответную деталь, жёстко связывая два вала в один силовой поток. Пока кулачки разведены, вал вращается вхолостую; при включении соединение получается механическим, без проскальзывания и без потерь момента.

Конструкция

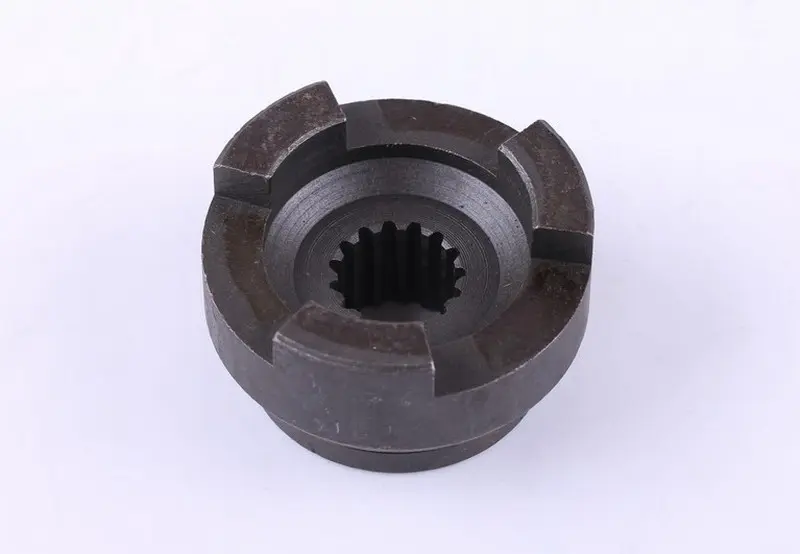

Корпус выполнен из термообработанной стали. Муфта принимает ударные нагрузки в момент включения, поэтому её делают массивной, с толстой стенкой и упрочнённой рабочей поверхностью кулачков. Внутри проходит сквозное шлицевое отверстие: оно и передаёт момент, и служит направляющей при осевом перемещении детали по валу. На торце расположены четыре высоких кулачка с широкими окнами между ними — такая схема даёт крупное пятно контакта и уверенное зацепление даже при небольшом рассогласовании валов, а широкие окна облегчают вход кулачков друг в друга. По наружной поверхности проточена кольцевая канавка под вилку переключения: за неё муфта двигается вперёд и назад, оставаясь свободной во вращении.

Где применяется

Jinma 244 — 24-сильный минитрактор с механической коробкой передач и двухскоростным валом отбора мощности. Кулачковые муфты в такой трансмиссии отвечают за включение отдельных силовых потоков: привода ВОМ, дополнительного диапазона коробки или блокировки. Деталь работает в паре с ответной ступицей или шестернёй, имеющей такой же кулачковый профиль, и находится в масляной ванне корпуса. Однотипные по конструкции узлы стоят на родственных машинах Jinma 184–264 и близких к ним тракторах Foton и ДТЗ, однако геометрия посадочных мест у разных узлов отличается, поэтому подбор ведут по конкретной детали, а не по одной только модели трактора.

Как подобрать замену

• Снимите старую деталь и сверьте количество шлицев и их профиль — это главный параметр подбора.
• Замерьте внутренний диаметр по вершинам шлицев и наружный диаметр корпуса муфты.
• Сравните общую высоту детали и высоту кулачков: от них зависит глубина включения.
• Проверьте ширину и диаметр канавки под вилку — вилка должна входить без люфта и без натяга.
• Уточните число кулачков и их расположение по окружности, а также ширину окон между ними.

Когда нужна замена

Изношенную муфту выдаёт самопроизвольное выключение под нагрузкой: кулачки скругляются, и осевое усилие выталкивает деталь из зацепления. Другие типичные признаки — скол или трещина на кулачке, удары и хруст в момент включения, разбитая канавка под вилку, смятые или скрученные шлицы. Продолжать работу с такой деталью не стоит: металлические обломки попадают в масло и быстро разрушают шестерни и подшипники коробки.

При установке очистите шлицы вала, проверьте свободное осевое перемещение муфты от руки и убедитесь, что кулачки заходят на полную высоту. Заодно осмотрите вилку переключения и ответную часть: если её кулачки уже изношены, новая муфта прослужит недолго. Смазка перед сборкой и правильная регулировка тяги включения заметно продлевают ресурс всего соединения.
