Маятник переднего моста DongFeng 354 AMG

Маятник переднего моста DongFeng 354 AMG — деталь для восстановления подвижного соединения в переднем мосту. От состояния посадочных поверхностей и крепления зависит, насколько точно сопряжённые части сохраняют своё положение под нагрузкой. При ремонте важно устранить не только заметный люфт, но и его причину: новая деталь не исправит изношенную ответную посадку или ослабленное крепление.

Конструкция и причины замены

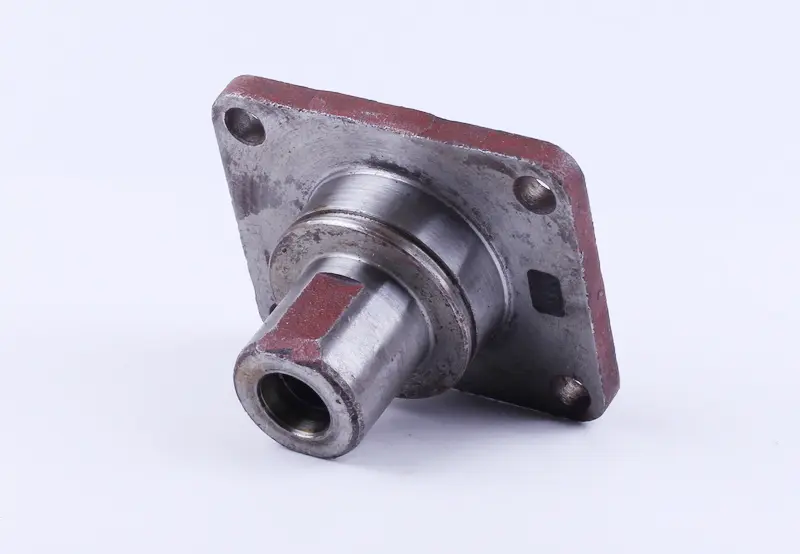

Деталь имеет фланцевое основание с крепёжными отверстиями и выступающую ступенчатую цилиндрическую часть. На её торце расположено центральное отверстие, на наружной поверхности — плоский участок. Такая геометрия требует внимательного сопоставления со снятым маятником: форма основания, расположение отверстий и переходы между посадочными поверхностями должны соответствовать месту установки.

Поводом для проверки служат стук в соединении, увеличившийся свободный ход и смещение сопряжённых частей относительно друг друга. После разборки оценивают состояние поверхностей: глубокие задиры, выработка, овальность отверстий, трещины возле креплений и деформация фланца могут потребовать замены. Стук сам по себе ещё не указывает на неисправность маятника — его источник нужно локализовать, проверив крепёж и соседние сопряжения.

Что сверить при подборе

Сравнивайте деталь с демонтированным образцом и устройством конкретного моста. Проверьте контур и толщину фланца, количество и расположение крепёжных отверстий, расстояния между их центрами. Затем сопоставьте общую длину выступающей части, диаметры и длину её ступеней, положение уступов и плоского участка. Центральное отверстие также должно совпадать по размеру и устройству с прежней деталью.

Измерения выполняют на очищенных поверхностях, учитывая выработку старого маятника: изношенный участок не всегда отражает первоначальный размер посадки. Если образец повреждён, дополнительно сверяют ответную деталь и документацию на мост. Совпадения одного фланца недостаточно: неверная длина или диаметр выступающей части могут помешать сборке, создать перекос либо оставить недопустимый зазор.

Установка и проверка соединения

До разборки разгружают передний мост и надёжно фиксируют технику на опорах. Отмечают положение снятой детали и сохраняют порядок расположения сопряжённых частей. После демонтажа очищают место установки, осматривают прилегающие поверхности, крепёж и ответные отверстия. Если в соединении предусмотрены втулки, уплотнения или смазочные каналы, проверяют их состояние: износ опоры и загрязнение быстро повредят новую посадочную поверхность.

Маятник устанавливают без перекоса, соблюдая порядок сборки и затяжки, предусмотренный документацией техники. Нельзя притягивать крепежом деталь, которая не садится на место, или подгонять отверстия под несовпадающее крепление. После сборки проверяют прилегание фланца, свободу предусмотренного движения и отсутствие лишнего люфта. Заедание, стук или смещение требуют повторной проверки посадок до работы под нагрузкой. Правильный подбор позволяет восстановить соединение без изменения его геометрии.
