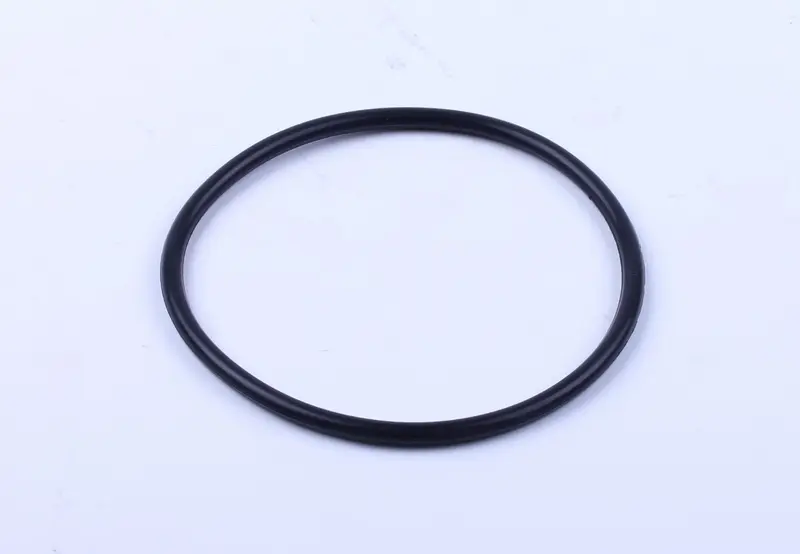

Кольцо уплотнительное (манжета) гильзы цилиндра TY295 Xingtai 220/224

Кольцо уплотнительное (манжета) гильзы цилиндра TY295 Xingtai 220/224

Резиновое кольцо круглого сечения ставится на посадочный пояс гильзы при сборке дизеля TY295 и отвечает за герметичность стыка между гильзой и блоком цилиндров. Пока резина сохраняет упругость, охлаждающая жидкость остается в рубашке блока и не уходит в масляный картер, а гильза стоит в посадочном гнезде без подтеканий.

Где применяется

Дизель TY295 — двухцилиндровый четырехтактный мотор жидкостного охлаждения мощностью 22 л.с., диаметр цилиндра 95 мм, ход поршня 108 мм. Такие двигатели устанавливают на минитракторы Xingtai 220 и Xingtai 224, а также на технику с однотипной силовой установкой. Кольцо относится к уплотнениям гильзы: его снимают вместе с гильзой и ставят новым каждый раз, когда разбирают цилиндро-поршневую группу.

Когда нужна замена

Уплотнение постоянно контактирует с охлаждающей жидкостью, маслом и перепадами температуры, поэтому со временем резина твердеет, теряет упругость, покрывается трещинами и сохраняет остаточный след обжатия по канавке. Типичные поводы поставить новое кольцо:

• капитальный ремонт двигателя, расточка или замена гильз и поршней;
• уровень охлаждающей жидкости падает без видимых наружных течей;
• эмульсия или светлый налет на щупе либо под клапанной крышкой;
• следы влаги и потеки по стыку гильзы с блоком после разборки;
• любое извлечение гильзы из блока — старую резину повторно не ставят.

Подбор и установка

Перед покупкой сверьте снятое кольцо с новым по внутреннему диаметру и толщине шнура: канавки гильз TY295 рассчитаны на конкретный размер, и более тонкое кольцо не даст нужного обжатия. Канавку и гнездо блока очистите от накипи, остатков герметика и отложений, кольцо уложите ровно, без скручивания вокруг оси, и слегка смочите охлаждающей жидкостью или монтажной смазкой. При запрессовке гильзы следите, чтобы кольцо не выдавилось из канавки и не подрезалось кромкой гнезда, а после установки проверьте выступание бурта гильзы над плоскостью блока. Двигатель двухцилиндровый, поэтому при переборке считайте количество колец по числу снимаемых гильз.

Преимущества

• Эластичная резина плотно обжимается в канавке и держит стык при нагреве и остывании мотора, когда зазоры между гильзой и блоком меняются.
• Круглое сечение работает одинаково по всей окружности: кольцо не нужно ориентировать при сборке, поэтому перекос практически исключен.
• Цельное кольцо без стыка не образует канала, по которому жидкость могла бы просачиваться.

Свежие уплотнения — самая дешевая часть переборки TY295, поэтому их закладывают сразу, пока гильзы сняты: так двигатель собирается за один заход и не требует повторного вскрытия.
