Кольцо уплотнительное гильзы цилиндра DLH1100 AMG (манжета)

Уплотнительное кольцо гильзы цилиндра DLH1100 AMG, также называемое манжетой, служит для герметизации посадки гильзы в двигателе. Оно закрывает зазор в месте установки и препятствует утечке через сопряжение деталей. При ремонте гильзы состояние этого уплотнения имеет значение даже тогда, когда сама гильза ещё пригодна к работе: повреждённое кольцо не позволит восстановить герметичность одной лишь сборкой.

Когда требуется замена

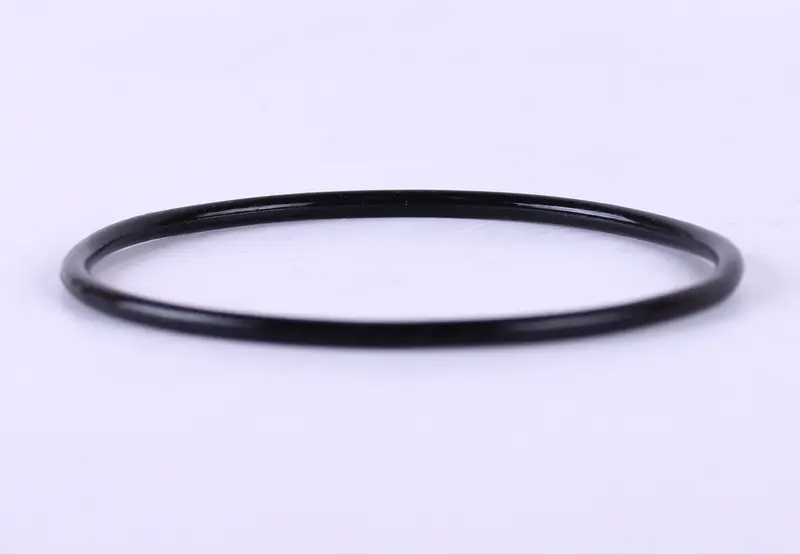

Кольцо представляет собой замкнутое уплотнение чёрного цвета. Для его работы важны целостность по всей окружности и правильное прилегание в посадочном месте. Трещины, надрывы, надрезы, заметное сплющивание и потеря упругости — причины установить новую манжету. Снятое кольцо также осматривают на растяжение и участки, которые были зажаты между деталями. Старое уплотнение может сохранять общую форму, но уже не обеспечивать нужного контакта после разборки.

Поводом проверить кольцо становятся следы утечки в зоне посадки гильзы или нарушение герметичности после ремонта. При этом замена одной манжеты не устранит повреждение поверхности, к которой она прилегает. Вместе с уплотнением осматривают канавку, посадочный поясок гильзы и ответную поверхность: коррозия, задиры и остатки прежнего уплотнения мешают плотному прилеганию и могут повредить новую деталь.

Что сверить при подборе

Сопоставьте кольцо со снятым уплотнением и посадочным местом. Проверяют внутренний диаметр, толщину и форму сечения, а также соответствие ширине и глубине канавки. Наружного сходства недостаточно: слишком тонкое кольцо может не перекрыть зазор, а слишком толстое — мешать посадке гильзы и повреждаться при сборке. Растянутое или сильно сплющенное старое кольцо используют лишь как ориентир; размеры дополнительно сверяют с требованиями к посадке.

Если при разборке снято несколько уплотнений, сохраните их расположение и сравнивайте каждое с кольцом из соответствующей канавки. Одинаковый цвет не означает одинаковое сечение или назначение. Требования к материалу уплотнения и его контакту с жидкостями проверяют по документации двигателя. Попытка компенсировать неподходящий размер растяжением, подрезкой или добавлением герметика нарушает правильную посадку.

Особенности установки

Перед сборкой очистите канавку и прилегающие поверхности, удалите остатки старого кольца и проверьте кромки на заусенцы. Манжету устанавливают без перекручивания, равномерно распределяя по окружности. Не поддевайте её острым инструментом: даже небольшой надрез может стать началом разрыва. Если технология сборки предусматривает смазывание, применяют только совместимый с уплотнением состав, указанный для этого двигателя.

Гильзу вводят ровно, контролируя, чтобы кольцо не выдавливалось из посадочного места и не попадало под кромку. Необычно большое сопротивление — повод остановиться и проверить положение уплотнения, а не усиливать нажим. Заодно оценивают соседние уплотнения и прокладки, затронутые разборкой; повреждённые детали заменяют. После сборки проверяют герметичность по порядку, предусмотренному для двигателя. Перекос, защемление или неверное сечение кольца могут привести к повторной утечке и необходимости снова снимать гильзу.
