Крышка подшипника КПП мототрактора AMG

Крышка подшипника КПП мототрактора AMG устанавливается в месте размещения подшипника коробки передач и закрывает соответствующий участок корпуса. При замене важно сохранить правильное сопряжение крышки с корпусом: от него зависит плотность прилегания и отсутствие перекоса при затяжке. Такую деталь подбирают по снятой крышке и устройству конкретной коробки передач.

Конструкция и причины замены

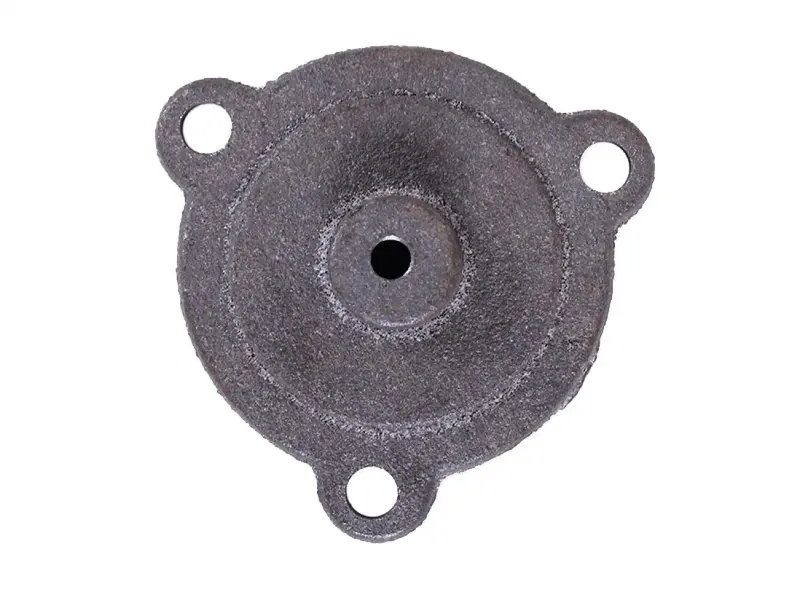

Крышка имеет округлый корпус с тремя выступающими крепёжными ушками. В каждом ушке предусмотрено отверстие, ещё одно отверстие находится в центре. Центральная часть выполнена с кольцевым выступом, вокруг которого расположен углублённый участок. При подборе учитывают весь профиль детали: совпадения наружного очертания недостаточно, если отличаются посадочные поверхности или расположение креплений.

Поводом для замены служат трещины корпуса, обломанное ушко, повреждение кромок отверстий и деформация прилегающей поверхности. Отдельного внимания требуют следы прежнего ремонта и повреждения после чрезмерной затяжки. Если крышка не прилегает ровно, попытка притянуть её болтами может закончиться новой трещиной или повреждением крепления в корпусе КПП.

Следы масла по стыку требуют проверки уплотнения и состояния обеих сопрягаемых поверхностей. Сами по себе они ещё не означают, что крышку нужно менять. Шум и люфт в зоне подшипника также стоит оценивать отдельно: новая крышка не устраняет износ подшипника или его посадочного места.

Что сверить при подборе

Сравните диаметр корпуса, общий профиль, высоту центрального участка и форму поверхности, обращённой внутрь коробки. Затем проверьте расстояния между тремя крепёжными отверстиями, их диаметр, положение ушек и толщину в местах крепления. Центральное отверстие тоже должно совпадать по размеру и расположению. Для проверки полезны замеры снятой детали и её примерка к посадочному месту без усилия.

Учитывайте зазоры до соседних деталей и способ уплотнения стыка. Даже небольшое отличие по глубине может мешать правильной сборке, а смещённые отверстия не позволят установить крепёж без боковой нагрузки. Не рассверливайте ушки и не подгоняйте крышку ударами: необходимость такой доработки — повод ещё раз проверить подбор.

Установка и проверка

Работайте на остановленной технике, исключив случайный запуск. До снятия очистите участок вокруг крышки, чтобы грязь не попала внутрь КПП. Если через открываемое место может вытечь масло, заранее подготовьте ёмкость и снизьте его уровень в соответствии с порядком обслуживания коробки. Сохраните расположение снятых деталей и уплотнений.

После демонтажа осмотрите подшипник, посадочное место, резьбу креплений и плоскость корпуса. Остатки старого уплотнения удаляйте без царапин. Повреждённые уплотнения и крепёж замените; способ герметизации выбирайте по конструкции коробки. Сначала посадите крышку без перекоса и наживите все болты, затем затягивайте их постепенно и равномерно с моментом, предусмотренным для этой КПП. После сборки проверьте отсутствие подтекания и посторонних звуков при контрольной работе.
