Крышка топливного бака с фильтрующей сеткой Xingtai 120 AMG

Крышка топливного бака с фильтрующей сеткой Xingtai 120 AMG закрывает заливную горловину и позволяет задерживать крупные загрязнения при заправке. Такая деталь нужна при повреждении старой крышки, нарушении её посадки или износе сетки. При подборе проверяют обе части: крышка должна подходить к горловине, а сетчатая вставка — свободно размещаться в предназначенном для неё месте.

Устройство и назначение

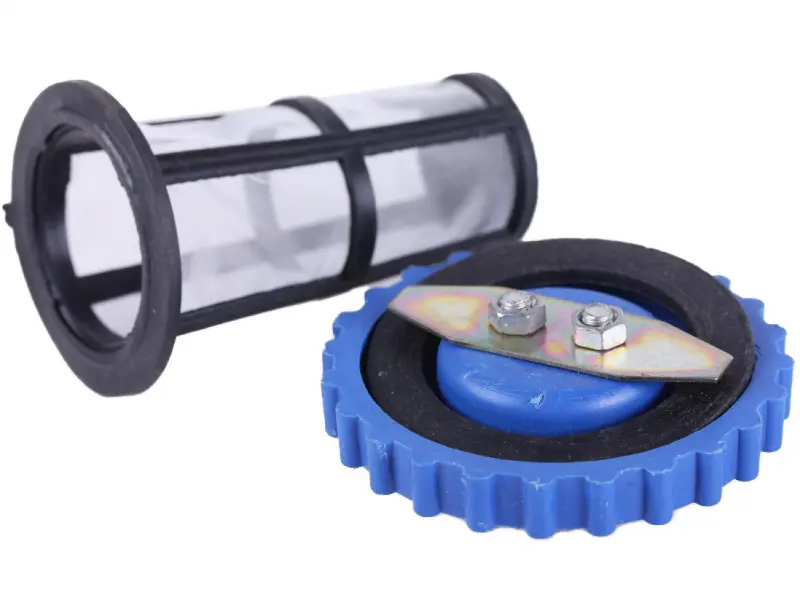

У крышки синий ребристый край, за который удобно браться при открывании и закрывании. С внутренней стороны расположены чёрное кольцевое уплотнение и поперечная планка с двумя гайками. Фильтрующая сетка выполнена в виде цилиндрической вставки с тёмным каркасом и широким бортиком. При сравнении со снятой деталью учитывают форму этого бортика, расположение планки и профиль уплотнения.

Сетка в заливной горловине удерживает частицы мусора, которые могут попасть в бак вместе с топливом. Она не заменяет основной топливный фильтр: мелкие примеси требуют дальнейшей фильтрации в системе питания. Целостность полотна и плотная посадка вставки важны одинаково — разрыв или зазор по краю оставляет загрязнениям путь в бак.

Когда требуется замена

Повод осмотреть крышку — люфт после закрывания, затруднённая фиксация или следы топлива возле горловины. Проверяют, нет ли трещин, деформации прижимной части и повреждений уплотнения. Сплющенное, надорванное или затвердевшее уплотнение может перестать плотно прилегать даже при целой крышке. Одновременно осматривают край самой горловины: загрязнение или повреждение посадочной поверхности тоже мешает закрыванию.

Сетчатую вставку меняют при разрывах полотна, повреждении каркаса или деформации бортика, из-за которой она перестаёт удерживаться на месте. Засорение сетки затрудняет прохождение топлива при заправке. Если после очистки остаются повреждения или стойкие отложения, дальнейшее использование такой вставки теряет смысл.

Что сверить при подборе

Сравните диаметр и форму горловины, способ фиксации крышки, размеры уплотнительного кольца и расположение прижимной планки. Для сетки проверьте наружный диаметр, длину и размер опорного бортика. Вставка не должна упираться в детали внутри бака или мешать закрыванию. Одного сходства наружной формы недостаточно: крышка с неподходящей глубиной посадки может держаться неплотно либо чрезмерно сжимать уплотнение.

Установка и проверка

Замену выполняют при остановленном двигателе, вдали от огня. Сначала очищают участок вокруг горловины, чтобы при снятии крышки мусор не осыпался внутрь. Затем извлекают старую вставку и проверяют опорную кромку. Новую сетку устанавливают без перекоса, убеждаются, что её бортик сел на место, и закрывают крышку штатным способом.

Не пытайтесь компенсировать несовпадение размеров чрезмерным усилием или подгибанием прижимной планки. После установки проверьте, что крышка удерживается без люфта, уплотнение лежит ровно, а сетка не зажата. При последующей заправке контролируйте прохождение топлива через сетку и отсутствие подтекания вокруг закрытой горловины.
